66063-3105200 Установка запасного колеса
/ НефАЗ-66063 (64, 65)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

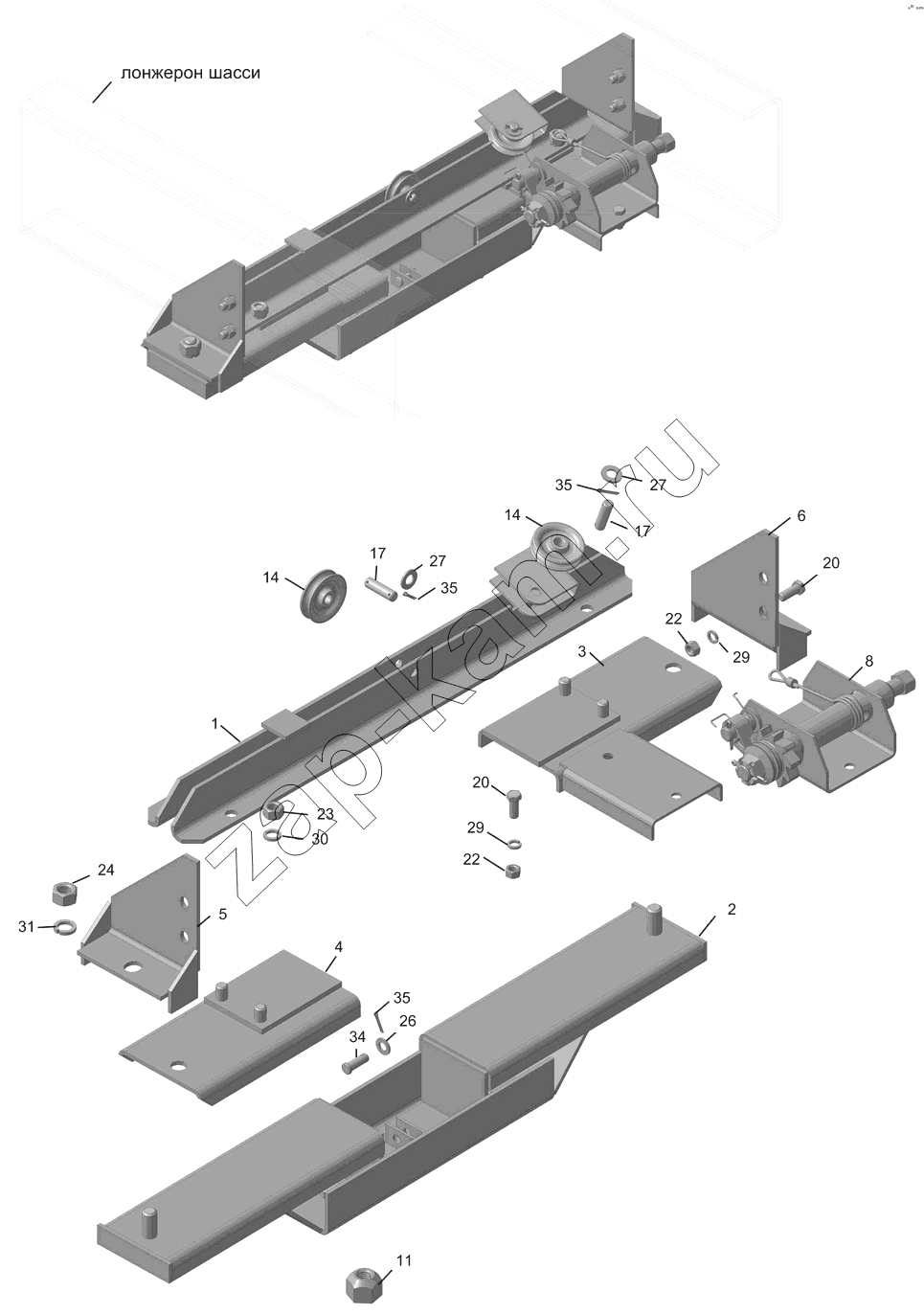

Схема/чертеж: 66063-3105200 Установка запасного колеса / НефАЗ-66063 (64, 65)
1
2
3
4
5
6
8
11
14
14
17
17
20
20
22
22
23
24
26
27
27
29
29
30
31
34
35
35
35
Поз. Артикул Название детали Кол-во Цена
1 66063-3105210 Опора 1; -
2 66063-3105220 Держатель запасного колеса 1; -
3 66063-3105230 Кронштейн левый 1; -
4 66063-3105240 Кронштейн правый 1; -
5 66063-3105250 Фиксатор левый 1; -
6 66063-3105260 Фиксатор правый 1; -
8 5511-3105030 Ворот 1; -
11 66063-3105201 Гайка колеса запасного 2; -
14 5511-3105235-10 Блок 2; -
17 5511-3105063 Ось 2; -
20 1/55404/21 Болт ТЕМ12-6gх30 6; -
22 1/61015/11 Гайка М12х1,25-6Н 6; -
23 1/21641/11 Гайка М16х1,5-6Н 4; -
24 1/21643/11 Гайка ЕМ20х1,5-6Н 2; -
26 1/05200/01 Шайба 2; -
27 1/05201/01 Шайба плоская 14х26 4; -
29 1/05170/70 Шайба пружинная 12 6; -
30 1/05172/70 Шайба пружинная 16 4; -
31 1/05174/77 Шайба пружинная 20 2; -
34 260087 Палец 12х35 ОСТ37.001.163-75 1; -
35 1/07964/01 Шплинт разводной 3х20 5; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
