2Э66061-3718310, 2Э66061-3718311 Щиток управления
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

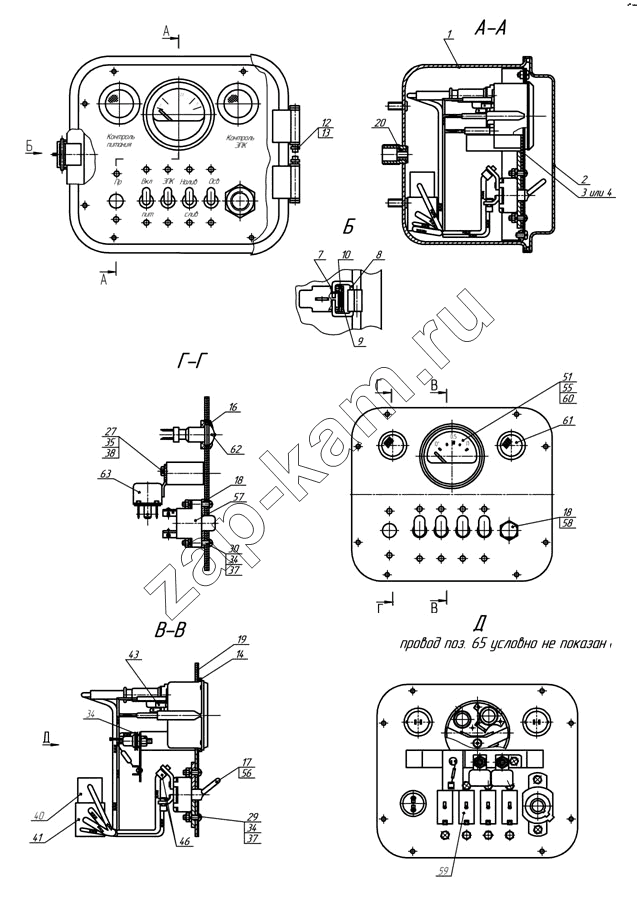

Схема/чертеж: 2Э66061-3718310, 2Э66061-3718311 Щиток управления / НефАЗ-6606
1
2
3
4
7
8
9
10
12
12
14
16
17
17
18
18
19
19
20
27
29
30
34
34
34
35
37
37
38
40
41
43
46
51
55
56
57
58
59
60
61
62
63
Поз. Артикул Название детали Кол-во Цена
2Э66061-3718311Э4 2Э66061-3718311Э4 Схема электрическая соединений ;; -
96741-3718300Э4 96741-3718300Э4 Схема электрическая соединений ;; -
1 2Э66061-3718110 Корпус в сборе 1;; -
2 2Э66061-3718120 Крышка 1;; -
3 9674-3718233 Панель 1;; -
4 9674-3718239 Плата монтажная 1;; -
7 9674-3718251 Рычаг 1;; -
8 9674-3718252 Скоба 1;; -
9 9674-3718253 Пружина 1;; -
10 9674-3718254 Ось (Проволока 2,0-ОС ГОСТ 3282-74) 1;; -
11 9674-3718255 Прокладка 1;; -
12 9674-3718256 Шайба замковая 1;; -
13 9674-3718257 Ось 2;; -
14 9674-3718237 Прокладка 1;; -
15 9674-3718238 Прокладка 1;; -
16 9674-3718243 Прокладка 2;; -
17 9674-3718244 Прокладка 4;; -
18 9674-3718245 Прокладка 1;; -
19 96741-3718301 Фальшпанель 1;; -
19 66061-3718235-01 Фальшпанель 1;; -
20 9674-3719017 Втулка 2;; -
27 1/09021/21 Болт 2;; -
29 1/32719/01 Винт ТС с крестообразным шлицем 10530 М4-6gх10 16;; -
30 1/32724/01 Винт 2;; -
34 1/07940/11 Гайка 10;; -
35 1/58962/11 Гайка М6-6Н 2;; -
37 1/11953/70 Шайба пружинная 4 10;; -
38 1/05164/70 Шайба пружинная 6 2;; -
39 4573739011 Колодка штыревая 02-6,3-06 1;; -
40 4573739004 Колодка штырьевая 02-6,3-02 ОСТ 37.003.032-88 1;; -
41 4573739007 Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88 1;; -
42 4573738004 Штырь 03-6,3-12 ОСТ 37.003.032-88 8;; -
43 4573738006 Гнездо 02-6,3-12 ОСТ 37.003.032-88 14;; -
46 4573738526 Наконечник 14;; -
47 4573738527 Наконечник 2;; -
48 4573738528 Наконечник ф 6,5 ОСТ 37.003.040-81 3;; -
51 А24-1 Лампа 2;; -
55 4573737329 Патрон ЛВ 211-329 2;; -
56 4573734661 Выключатель 46.3710 3;; -
57 45 7373 4133 Кнопка контроля схемы сигнализации ВК322 1;; -
58 292.3722 Предохранитель 1;; -
59 4573431057 Переключатель 51.3709 1;; -
60 4573821258 УказательУровня топливаУБ 170Н-3806010 1;; -
61 4573747279 Фонарь контрольной лампы 123.3803 1;; -
62 4573747274 Фонарь контрольной лампы 124.3803 1;; -
63 11.3747 Реле ;; -
65 ПГВА-Т-0,75 Провод ;; -
65 ПГВА-Т-0,75 Провод 1;; -
66 Трубка Трубка 38;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
