5511-8607010 Кран управления
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

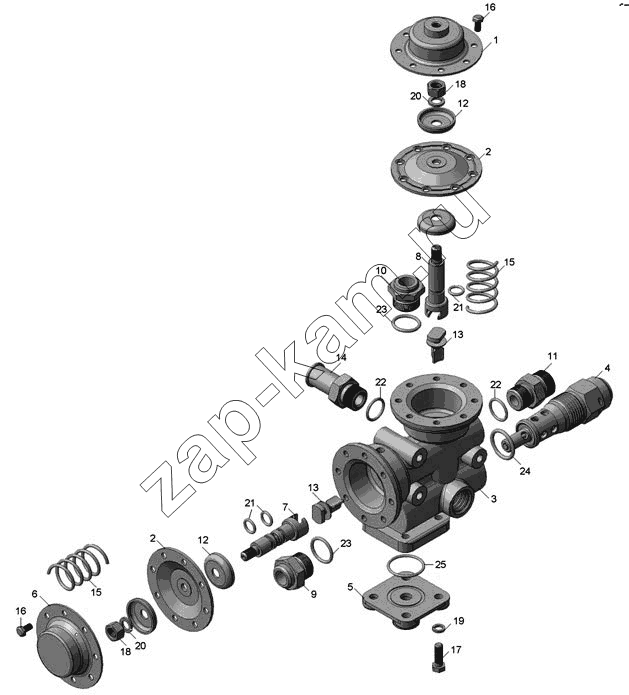

Схема/чертеж: 5511-8607010 Кран управления / НефАЗ-6606
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
18
18
19
20
20
21
21
22
22
23
23
24
25
Поз. Артикул Название детали Кол-во Цена
1 5511-8607020 Крышка 1;; -
2 5511-8607040 Диафрагма 2;; -
3 5511-8607060 Корпус 1;; -
4 5511-8607070 Клапан предохранительный 1;; -
5 5511-8604088 Штуцер 1;; -
6 5511-8607024 Крышка 1;; -
7 5511-8607028 Толкатель 1;; -
8 5511-8607029 Толкатель 1;; -
9 5511-8607031 Штуцер 1;; -
10 5511-8607032 Штуцер 1;; -
11 5511-8607033 Штуцер 1;; -
12 5511-8607038 Шайба 4;; -
13 5511-8607043 Клапан 2;; -
14 5511-8607048 Штуцер 1;; -
15 5511-8607054 Пружина 2;; -
16 1/09020/21 Болт ТЕМ6-6gх12 16;; -
17 1/60436/21 Болт М8-6gх25 4;; -
18 1/21647/11 Гайка 2;; -
19 1/05166/73 Шайба пружинная 8 4;; -
20 1/05168/73 Шайба пружинная 10 2;; -
21 012-016-25-2-2 Кольцо 3;; -
22 021-025-25-2-2 Кольцо 2;; -
23 024-029-30-2-2 Кольцо 2;; -
24 027-033-36-2-2 Кольцо 1;; -
25 034-038-25-2-2 Кольцо 1;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
