5633U-8210030 Установка лестницы, поручня, площадки
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

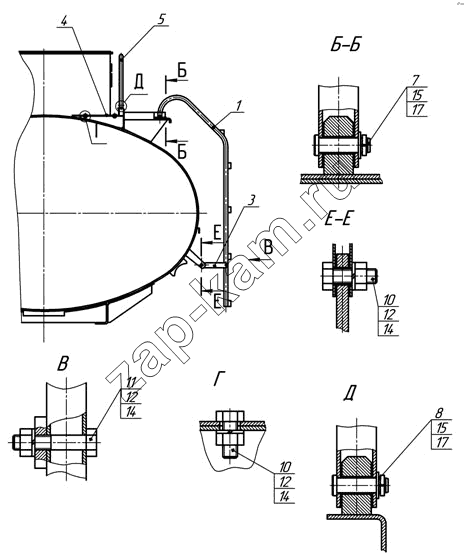

Схема/чертеж: 5633U-8210030 Установка лестницы, поручня, площадки / НефАЗ-6606
1
3
4
5
7
8
10
10
11
12
12
12
14
14
14
15
15
17
17
Поз. Артикул Название детали Кол-во Цена
1 5633U-8210060 Лестница 1;; -
3 9674-8210034 Шатун 2;; -
4 6606-8210048 Площадка 1;; -
5 6606-8210056 Поручень 1;; -
7 9674-8210088 Ось 2;; -
8 Э66061-8210084 Ось 2;; -
10 1/59707/21 Болт ТЕМ10х1,25-6gх25 6;; -
11 1/13438/21 Болт ТЕМ10х1,25-6gх50 2;; -
12 1/21647/11 Гайка 8;; -
14 1/05168/70 Шайба пружинная 8 8;; -
15 1/26386/01 Шайба плоская 10х18 4;; -
17 1/07964/01 Шплинт разводной 3х20 4;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
