66062-03-8000500-10 Установка раздаточного узла
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

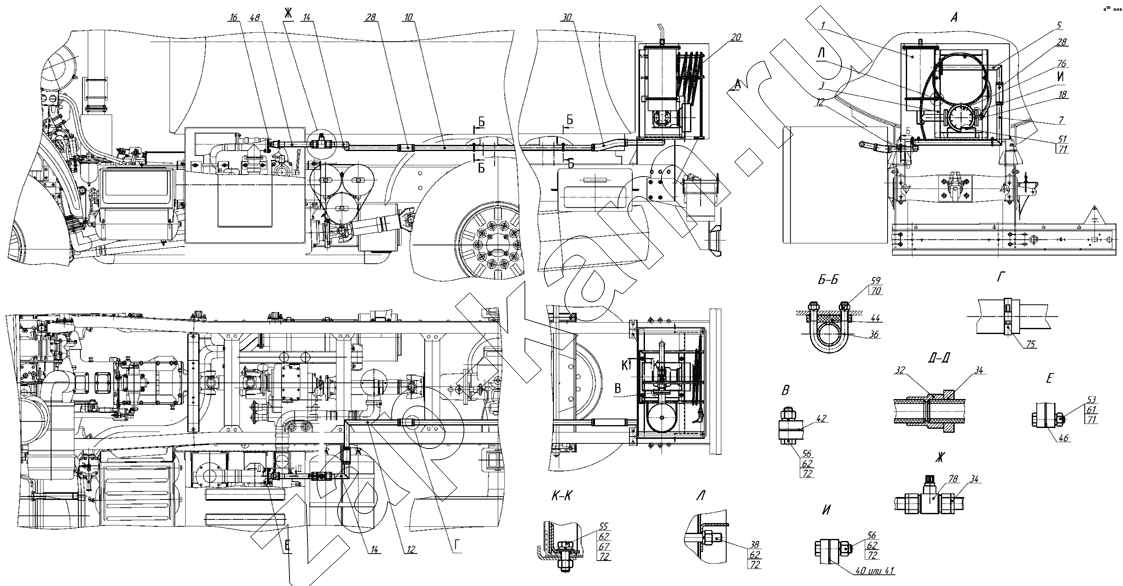

Схема/чертеж: 66062-03-8000500-10 Установка раздаточного узла / НефАЗ-6606
1
3
5
7
10
12
12
14
14
16
18
20
28
28
30
32
34
34
36
38
40
41
42
44
46
48
51
53
55
56
56
59
61
62
62
62
62
67
70
71
71
72
72
72
72
75
76
78
Поз. Артикул Название детали Кол-во Цена
1 5633ОС-8000400 Фильтр-газоотделитель 1;; -
3 6606-03-8027170 Рама счетчика 1;; -
5 66062-03-8000640 Сгон 1;; -
7 66062-03-8000645 Трубопровод 1;; -
10 66062-03-8000650 Трубопровод 1;; -
12 66062-03-8000655 Трубопровод 1;; -
14 66062-03-8000660 Трубопровод 1;; -
16 66061-03-8000280 Штуцер 1;; -
18 6606-03-8000550 Трубопровод 1;; -
20 66061-03-8028100 Рукав раздаточный 1;; -
28 66052-13-8000555 Рукав-деталь 3;; -
30 66062-03-8000654 Рукав-деталь 1;; -
32 66061-03-8000272 Муфта 1;; -
34 86020U-8000087 Контргайка 3;; -
36 6606-03-8000051 Хомут 5;; -
38 5633ОС-8000406 Хомут 1;; -
40 6606-03-8000501 Прокладка 2;; -
41 66061-03-8000501 Прокладка 2;; -
42 5633ОС-8000555 Прокладка 1;; -
44 6606-03-8000054 Прокладка 5;; -
46 6606-8000203 Прокладка 1;; -
48 66062-03-8000664 Труба 1;; -
51 356-70552 Болт М10-6gх20 4;; -
53 1/59709/21 Болт М8х1,25-6gх35 4;; по запросу - 30 ₽
55 1/55405/21 Болт ТТЕМ10х1,25-6gх35 4;; -
56 1/55407/21 Болт ТЕМ12х1,25-6gх45 12;; -
59 1/61008/11 Гайка М8 10;; -
61 1/21647/11 Гайка 4;; -
62 1/61015/11 Гайка М12х1,25-6Н 18;; -
67 1/05200/01 Шайба 4;; -
70 1/05166/70 Шайба пружинная 8 10;; -
71 1/05168/70 Шайба пружинная 8 8;; -
72 1/05170/70 Шайба пружинная 12 18;; -
75 00.10.00-03 Хомут червячный 32-50 9;; -
76 ППО25-1,6-СУ04 Счетчик жидкости 1;; -
78 11Ч38П Кран шаровой 1;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
