6606-03-8000500 Установка раздаточного узла
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

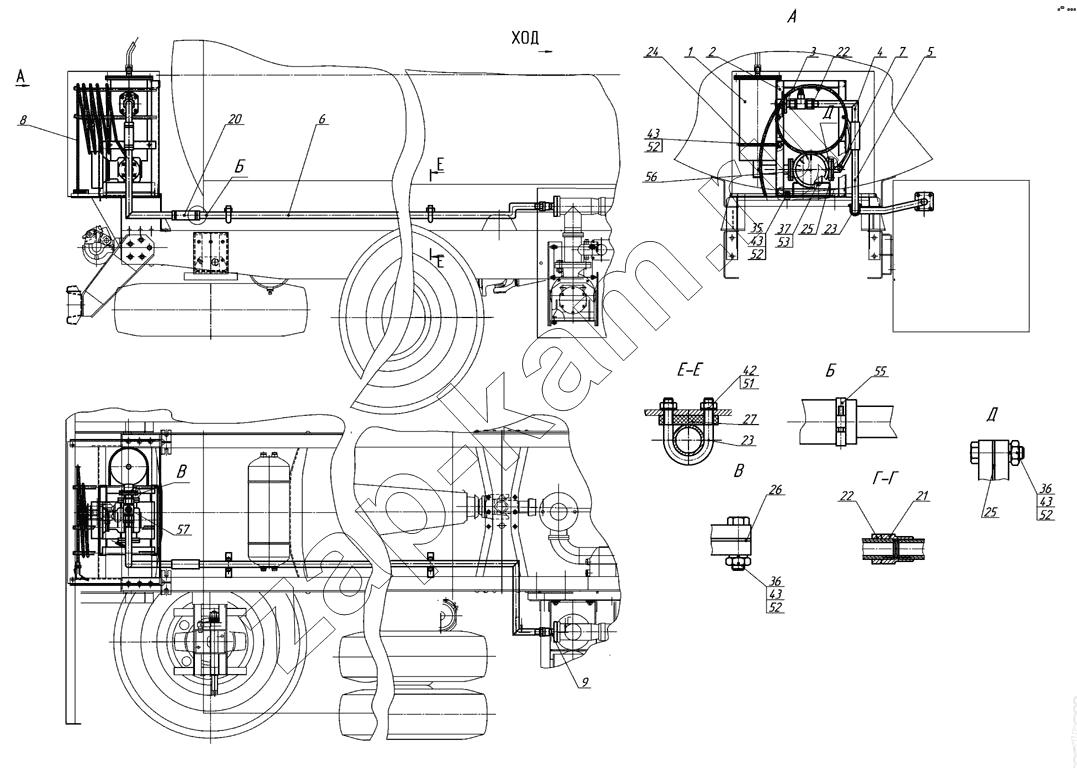

Схема/чертеж: 6606-03-8000500 Установка раздаточного узла / НефАЗ-6606
1
2
3
4
5
6
7
8
9
20
21
22
22
23
23
24
25
25
26
27
35
36
36
37
42
43
43
43
43
51
52
52
52
52
53
55
56
57
Поз. Артикул Название детали Кол-во Цена
1 5633ОС-8000400 Фильтр-газоотделитель 1;; -
2 6606-03-8027170 Рама счетчика 1;; -
3 6606-03-8000510 Штуцер 1;; -
4 6606-03-8000520 Трубопровод 1;; -
5 6606-03-8000530 Трубопровод 1;; -
6 6606-03-8000540 Трубопровод 1;; -
7 6606-03-8000550 Трубопровод 1;; -
8 66061-03-8028100 Рукав раздаточный 1;; -
9 66061-03-8000280 Штуцер 1;; -
20 66052-13-8000555 Рукав-деталь 2;; -
21 66061-03-8000272 Муфта 1;; -
22 86020U-8000087 Контргайка 2;; -
23 6606-03-8000051 Хомут 2;; -
24 5633ОС-8000406 Хомут 1;; -
25 66061-03-8000501 Прокладка 2;; -
26 5633ОС-8000555 Прокладка 1;; -
27 6606-03-8000054 Прокладка 2;; -
35 1/55403/21 Болт М12х1,25-6gх25 8;; -
36 1/55406/21 Болт М12х1,25-6gх40 12;; -
37 1/59705/21 Болт ТЕМ10х 1,25-6gх20 4;; -
42 1/61008/11 Гайка М8 4;; -
43 1/061015/11 Гайка ЕМ12х1,25-6Н 22;; -
51 1/05166/70 Шайба пружинная 8 4;; -
52 1/05170/70 Шайба пружинная 12 22;; -
53 1/05168/70 Шайба пружинная 8 4;; -
55 00.10.00-03 Хомут червячный 32-50 5;; -
56 ППО25-1,6-СУ04 Счетчик жидкости 1;; -
57 11Ч38П Кран шаровой 1;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
