96741-3718300 Схема электрическая щитка приборов
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

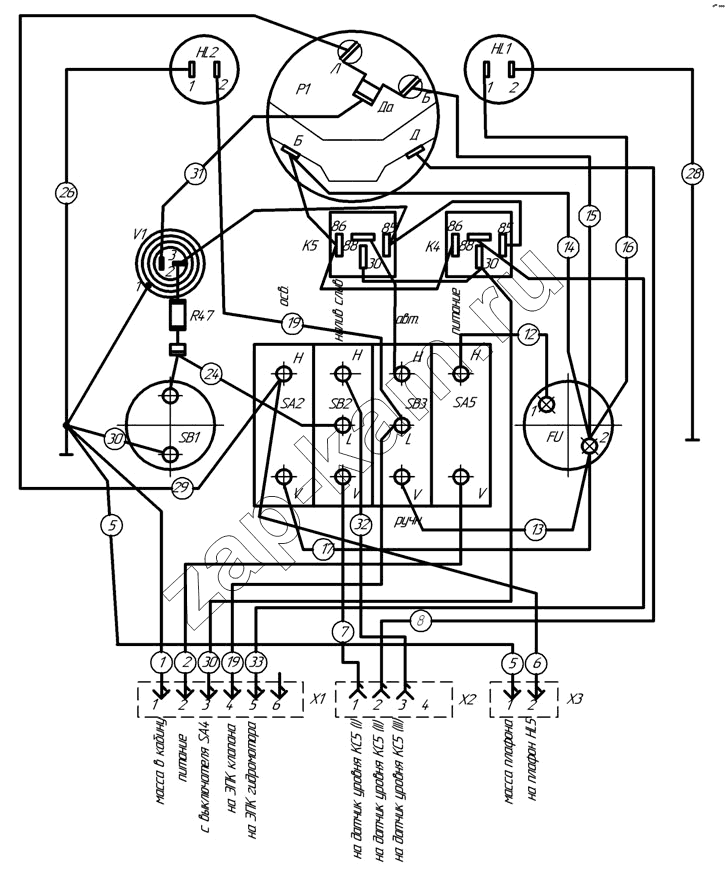

Схема/чертеж: 96741-3718300 Схема электрическая щитка приборов / НефАЗ-6606
FU
HL1
HL2
К4, К5
К4, К5
P1
SA2,SA5
SA2,SA5
SB1
SB2,SB3
SB2,SB3
R47
V1
Поз. Артикул Название детали Кол-во Цена
FU FU Предохранитель Пр310 1;; -
HL1 HL1 Фонарь контрольной лампы 1;; -
HL2 HL2 Фонарь контрольной лампы 1;; -
К4, К5 К4, К5 Реле 11.374.010-20 2;; -
P1 P1 Указатель уровня топлива 1;; по запросу - 1 660 830 ₽
SA2,SA5 SA2,SA5 Выключатель 46.3710 2;; -
SB1 SB1 Кнопка контроля схемы сигнализации ВК 322 1;; -
SB2,SB3 SB2,SB3 Переключатель 51.3709 2;; -
R47 R47 Резистор 1;; -
V1 V1 Тиристор КУ208А 1;; по запросу - 4 900 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
