Э66061-8210030 Установка лестницы, поручня
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

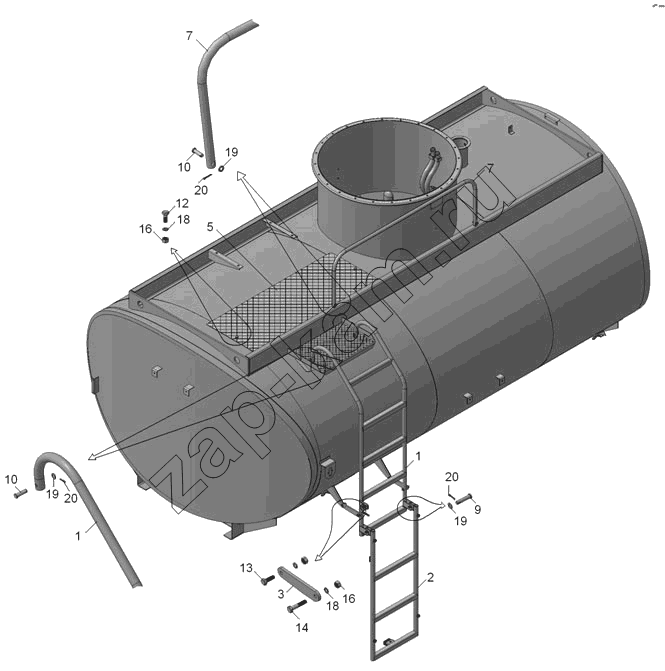

Схема/чертеж: Э66061-8210030 Установка лестницы, поручня / НефАЗ-6606
1
1
2
3
5
7
7
9
10
10
12
13
14
16
16
18
18
19
19
19
20
20
20
Поз. Артикул Название детали Кол-во Цена
1 Э66061-8210040 Лестница верхняя 1;; -
2 Э66061-8210070 Лестница нижняя 1;; -
3 9674-8210034 Шатун 2;; -
5 66061-8210048 Площадка 1;; -
7 6606-8210056 Поручень 1;; -
9 Э66061-8210084 Ось 2;; -
10 9674-8210088 Ось 4;; -
12 1/59707/21 Болт ТЕМ10х1,25-6gх25 4;; -
13 1/13069/21 Болт ТЕМ10х1,25-6gх30 2;; -
14 1/13438/21 Болт ТЕМ10х1,25-6gх50 2;; -
16 1/21647/11 Гайка 8;; -
18 1/05168/70 Шайба пружинная 8 8;; -
19 1/26386/01 Шайба плоская 10х18 6;; -
20 1/07964/01 Шплинт разводной 3х20 6;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
