НШ32А-3-Л Насос шестеренный
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

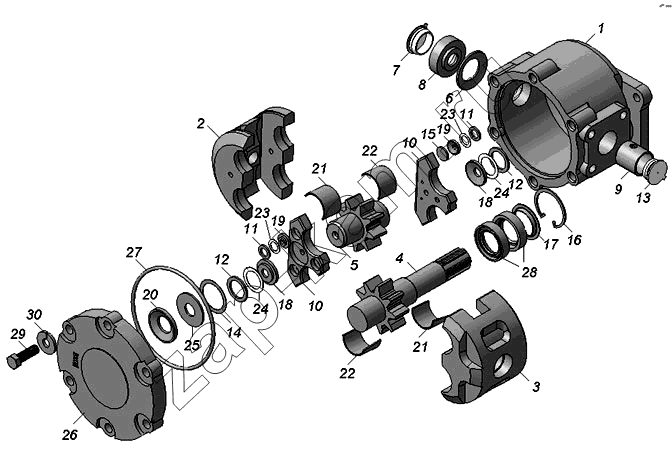

Схема/чертеж: НШ32А-3-Л Насос шестеренный / НефАЗ-6606
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 НШ 32-3-Л-01 Корпус 1;; -
2 НШ 32А-3-02 Обойма поджимная 1;; -
3 НШ 32А-3-03 Обойма подшипниковая 1;; -
4 НШ 32-3-04 Шестерня ведущая 1;; -
5 НШ 32-3-05 Шестерня ведомая 1;; -
6 НШ 32-3-06 Пластина опорная 1;; -
7 НШ 32-3-07 Пробка 1;; -
8 НШ 32-3-08 Манжета радиального уплотнения 1;; -
9 НШ 32-4-09 Втулка центрирующая 1;; -
10 НШ 50-3-07 Платик 2;; -
11 НШ 50-2-25 Кольцо предохранительное 6;; -
12 НШ 50-2-24 Кольцо предохранительное 2;; -
13 НШ 32-2-08 Пробка 1;; -
14 НШ 50-2-14 Кольцо предохранительное 1;; -
15 НШ 50-2-16 Пластина 2;; -
16 НШ 32У-0303028Г Кольцо пружинное упорное 1;; -
17 НШ 32Э-08Л Кольцо опорное 1;; -
18 НШ 50-2-22 Манжета торцового уплотнения 2;; -
19 НШ 50-2-23 Манжета торцового уплотнения 6;; -
20 5ОК-13 Манжета 1;; -
21 НШ 50-4-04А Вкладыш левый 2;; -
22 НШ 50-4-06 Вкладыш правый 2;; -
23 НШ 50-4-10 Прокладка предохранительная 6;; -
24 НШ 50-4-10-03 Прокладка предохранительная 2;; -
25 НШ 50-4-10-04 Прокладка предохранительная 1;; -
26 НШ 50А-3-06-03 Крышка 1;; -
27 112-118-36-2-2 Кольцо 1;; -
28 12х25х42-1 Манжета 2;; -
29 М10-6gх30.66.05 Болт 6;; -
30 10Т65Г05 Шайба 6;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
