Установка газоотводящей трубы
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

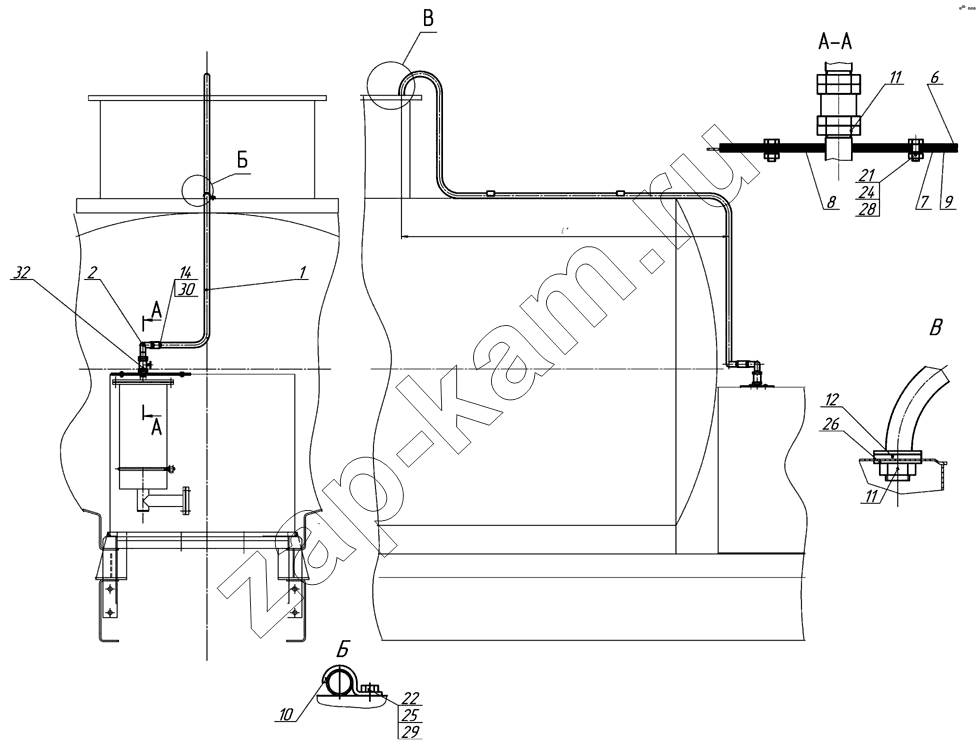

Схема/чертеж: Установка газоотводящей трубы / НефАЗ-6606
1
1
1
1
2
6
7
8
9
10
11
11
12
14
21
22
24
25
26
28
29
30
32
Поз. Артикул Название детали Кол-во Цена
1 66061-03-8000720 Трубопровод 1;; -
1 66062-03-8000720-10 Трубопровод 1;; -
1 5633-03-8000720 Трубопровод 1;; -
1 6606-03-8000720 Трубопровод 1;; -
2 66061-03-8000735 Трубопровод 1;; -
6 6606-03-8000701 Крышка 1;; -
7 6606-03-8000702 Сектор 1;; -
8 6606-03-8000703 Сектор 1;; -
9 6606-03-8000704 Прокладка 1;; -
10 4514-8609181 Скоба 2;; -
11 66061-03-8000706 Гайка 3;; -
12 66061-03-8000707 Прокладка 1;; -
14 66052-01-8600031 Рукав 1;; -
21 1/09021/21 Болт 8;; -
22 1/60432/21 Болт М8-6gх16 2;; -
24 1/58962/11 Гайка М6-6Н 8;; -
25 1/61008/11 Гайка М8 2;; -
26 1/05206/01 Шайба 24х42 1;; -
28 1/05164/70 Шайба пружинная 6 8;; -
29 1/05166/70 Шайба пружинная 8 2;; -
30 0010.00-03 Хомут червячный 32-50 2;; -
32 15НЖ6бк Клапан запорный муфтовый Ду=15 1;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
