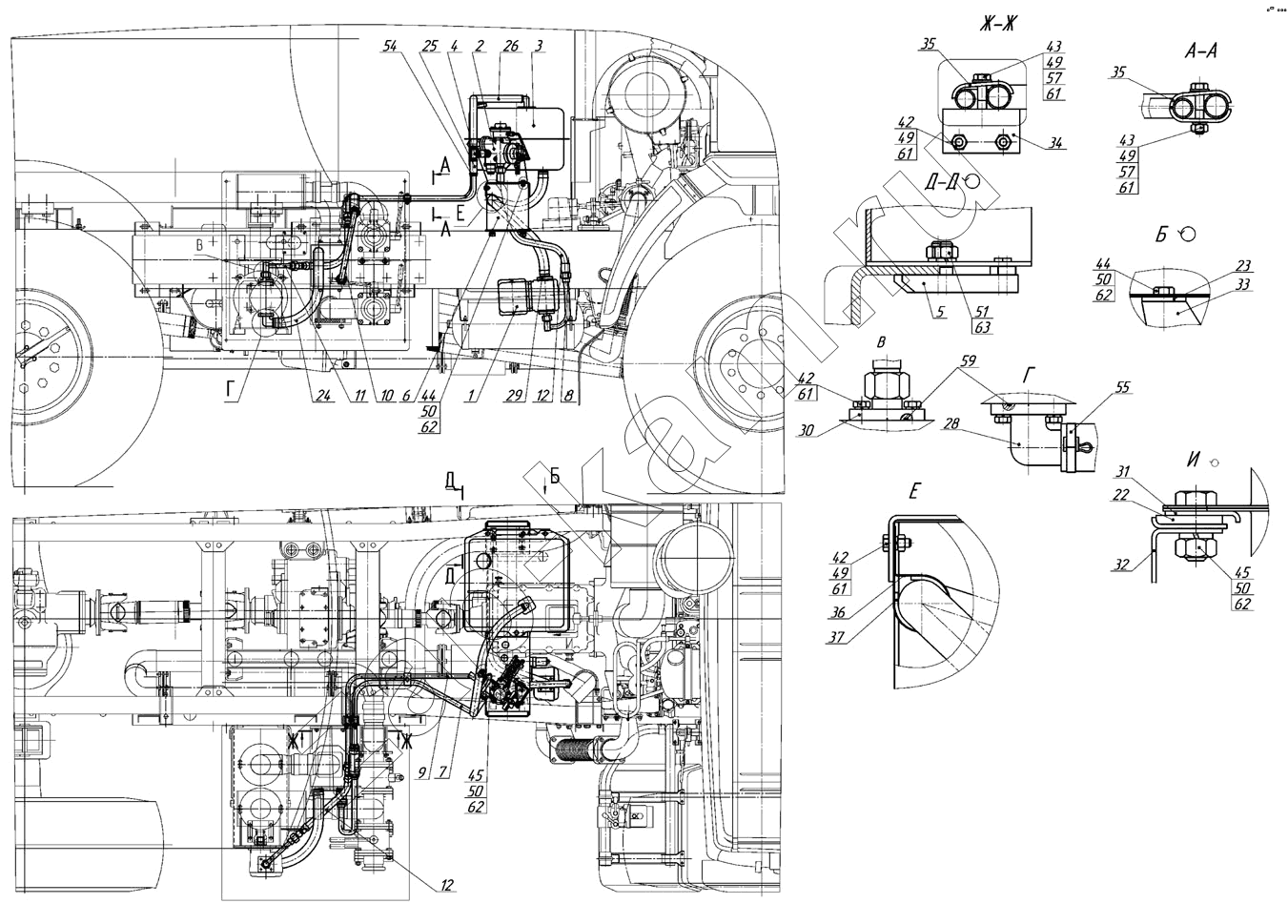

Установка системы гидрооборудования привода насоса
/ НефАЗ-6606
1
2
3
4
5
6
7
8
9
10
11
12
12
22
23
24
25
26
28
29
30
31
32
33
34
35
35
36
37
42
42
42
43
43
44
44
45
45
49
49
49
49
50
50
50
50
51
54
55
55
57
57
59
61
61
61
61
61
62
62
62
62
63
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 5511-4202001-20 | Установка коробки отбора мощности с насосом | 1;; | |
| 2 | 6606-8607003 | Блок управления | 1;; | |
| 3 | 5511-8608010-02 | Бак масляный | 1;; | |
| 4 | 54112-8609160 | Тройник | 1;; | |
| 5 | 66061-01-8600035 | Прижим | 4;; | |
| 6 | 66061-01-8600040 | Поперечина | 1;; | |
| 7 | 66061-01-8600060 | Трубопровод низкого давления к ГМШ | 1;; | |
| 8 | 66061-01-8600100 | Трубопровод высокого давления к НШ | 1;; | |
| 9 | 66061-01-8600105 | Трубопровод высокого давления к ГМШ | 1;; | |
| 10 | 66061-01-8600110 | Трубопровод низкого давления | 1;; | |
| 11 | 66061-01-8600125 | Трубопровод высокого давления | 1;; | |
| 12 | 55102-8609090 | Рукав высокого давления | 2;; | |
| 22 | 5511-8608097 | Прокладка | 1;; | |
| 23 | 5511-8608098 | Прокладка | 1;; | |
| 24 | 66061-01-8600022 | Рукав | 1;; | |
| 25 | 5511-8609116 | Рукав | 2;; | |
| 26 | 66061-01-8600031 | Рукав | 1;; | |
| 27 | 66061-01-8600032 | Рукав | 2;; | |
| 28 | 5511-8604087 | Патрубок | 1;; | |
| 29 | 5511-8604087-10 | Патрубок | 1;; | |
| 30 | 5511-8604088 | Штуцер | 2;; | |
| 31 | 5511-8608096 | Пластина | 2;; | |
| 32 | 5511-8608094-10 | Кронштейн маслобака правый | 1;; | |
| 33 | 5511-8608095-10 | Кронштейн маслобака левый | 1;; | |
| 34 | 66061-01-8600021 | Кронштейн | 1;; | |
| 35 | 9674-3700065 | Скоба | 3;; | |
| 36 | 66061-01-8600025 | Хомут | 2;; | |
| 37 | 66061-01-8600024 | Прокладка | 2;; | |
| 42 | 1/60434/21 | Болт | 12;; | |
| 43 | 1/60442/21 | Болт М8-6gх30 | 2;; | |
| 44 | 1/59705/21 | Болт ТЕМ10х 1,25-6gх20 | 6;; | |
| 45 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | 4;; | |
| 49 | 1/61008/11 | Гайка М8 | 1;; | |
| 50 | 1/21647/11 | Гайка | 7;; | |
| 51 | 1/61015/11 | Гайка М12х1,25-6Н | 4;; | |
| 54 | 1/02906/90 | Хомут 40 | 5;; | |
| 55 | 1/02912/90 | Хомут 50 | 4;; | |
| 57 | 1/05196/01 | Шайба плоская 8х17 | 2;; | |
| 59 | 034-038-25-2 | Кольцо | 4;; | |
| 61 | 1/05166/70 | Шайба пружинная 8 | 9;; | |
| 62 | 1/05168/70 | Шайба пружинная 8 | 7;; | |
| 63 | 1/05170/70 | Шайба пружинная 12 | 4;; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
