Установка сливо-наливного устройства
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

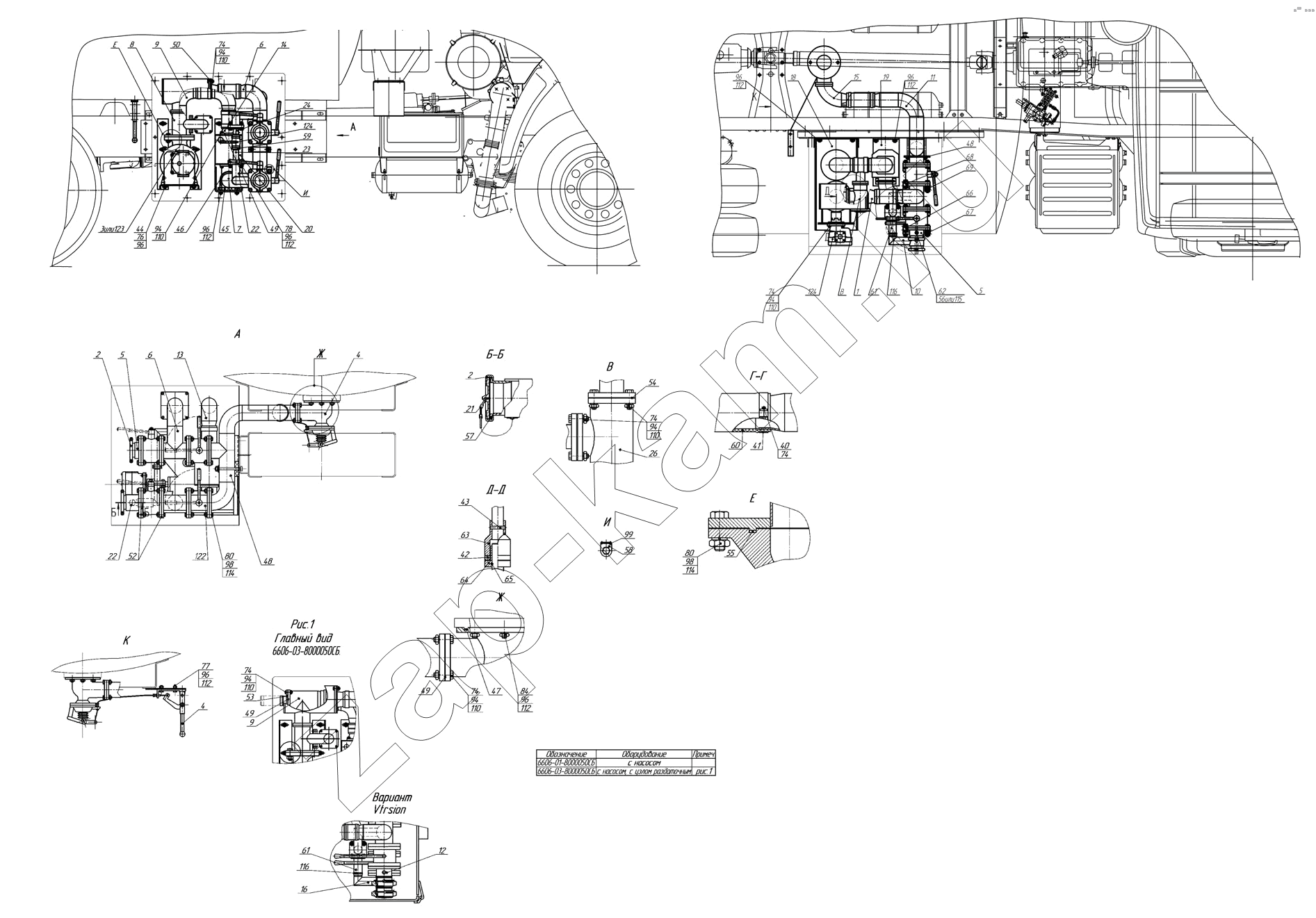

Схема/чертеж: Установка сливо-наливного устройства / НефАЗ-6606
6606-01-8000050СБ
6606-03-8000050СБ
1
2
2
3
4
4
5
5
6
6
7
8
8
9
9
9
10
11
12
13
14
15
16
18
19
20
21
22
22
23
24
26
40
41
42
43
44
45
46
47
48
48
49
49
49
50
52
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
68
69
74
74
74
74
74
74
76
77
78
80
80
84
94
94
94
94
94
94
96
96
96
96
96
96
96
98
98
99
110
110
110
110
110
110
112
112
112
112
112
112
114
114
115
116
116
122
123
124
124
Поз. Артикул Название детали Кол-во Цена
6606-01-8000050СБ 6606-01-8000050СБ Установка сливо-наливного устройства -
6606-03-8000050СБ 6606-03-8000050СБ Установка сливо-наливного устройства -
1 5619-01-8000160 Патрубок 1;; -
2 9674-3932010 Хомут 2;; -
3 ЖН.30-3060010 Насос ЖН-30-Л-У2 1;; -
4 96741-8026300 Привод ручной 1;; -
5 66061-01-8000055 Патрубок 1;; -
6 66061-01-8000060 Трубопровод 1;; -
7 66061-01-8000070 Трубопровод 1;; -
8 66061-01-8000080 Трубопровод 1;; -
9 66061-03-8000130 Трубопровод 1;; -
9 66061-01-8000090 Трубопровод 1;; -
10 66061-01-8000100 Патрубок 1;; -
11 6606-01-8000120 Коллектор 1;; -
12 66061-01-8000250-01 Патрубок в сборе 1;; -
13 66061-01-8000130 Отвод 1;; -
14 66061-01-8000140 Патрубок 1;; -
15 96742-8000140 Трубопровод 1;; -
16 66061-01-8000170-01 Патрубок в сборе 1;; -
18 66065-8000180-15 Кронштейн насоса 1;; -
19 66065-8000190-15 Опора 1;; -
20 66065-8000300-15 Охладитель масла 1;; -
21 56330N-8026150 Заглушка 2;; -
22 66061-01-8000220 Трубопровод 1;; -
23 66061-01-8000230 Трубопровод 1;; -
24 66061-01-8000240 Трубопровод 1;; -
26 6606-8026200 Клапан предохранительный 1;; -
30 96741-01-8029010 Фильтр 1;; -
40 9654-4301122 Гайка 8;; -
41 9654-4301126 Скоба 8;; -
42 5511-4202064 Компенсатор 1;; -
43 96741-01-8000058 Штифт 1;; -
44 96741-01-8000055 Прокладка 6;; -
45 66052-8000417 Прокладка 2;; -
46 96741-8000415 Хомут 3;; -
47 9674-8000402 Прокладка 2;; -
48 66061-01-8000054 Пластина 1;; -
49 6606-8000203 Прокладка 4;; -
50 96741-01-8000056 Прокладка 1;; -
51 66061-01-8000056 Прокладка 1;; -
52 66061-01-8000209 Прокладка 8;; -
54 6606-8000124 Прокладка 4;; -
55 96742-01-8000052 Прокладка 2;; -
56 96742-01-8000057 Прокладка 2;; -
57 9674-8000401 Кольцо уплотнительное 2;; -
58 66065-01-8000054-01 Стойка 4;; -
59 86020U-8000087 Контргайка 2;; -
60 8602-8000015-10 Рукав 4;; -
61 66061-01-8000103 Рукав 1;; -
62 96742-01-8000058 Пробка 2;; -
63 9676-8000413 Полу муфта 1;; -
64 5511-4202062-20 Полумуфта 1;; -
65 5511-4202081 Кольцо стопорное 1;; -
66 66065-01-3903101 Табличка информационная 1;; -
67 66065-01-3903102 Табличка информационная 1;; -
68 66065-01-3903103 Табличка информационная 1;; -
69 66065-01-3903104 Табличка информационная 1;; -
74 1/13438/21 Болт ТЕМ10х1,25-6gх50 28;; -
76 1/55408/21 Болт ТЕМ12х1,256gх50 11;; -
77 1/55404/21 Болт ТЕМ12-6gх30 2;; -
78 1/55407/21 Болт ТЕМ12х1,25-6gх45 8;; -
80 1/59811/21 Болт ТЕМ16х1,5-6gх60 40;; -
84 1/35301/21 Шпилька М12х1,25-6gх18х30 6;; -
94 1/21647/11 Гайка 28;; -
96 1/61015/11 Гайка М12х1,25-6Н 33;; -
98 1/21641/11 Гайка М16х1,5-6Н 40;; -
99 1/05315/01 Заклепка 3х8 8;; -
110 1/05168/70 Шайба пружинная 8 28;; -
112 1/05170/70 Шайба пружинная 12 33;; -
114 1/06172/70 Шайба пружинная 16 40;; -
115 006-009-19 Кольцо резиновое 2;; -
116 00.10.00-03 Хомут червячный 32-50 2;; -
122 МА 39010-02 Кран шаровой ДУ-80 4;; -
123 1 СВН-80А-Л-У2 Насос самовсасывающий 1;; -
124 ГМШ-32-3-Л Гидромотор шестеренчатый 1;; -
125 11438П Кран шаровой ДУ-25 1;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
