Установка сливо-наливного устройства
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

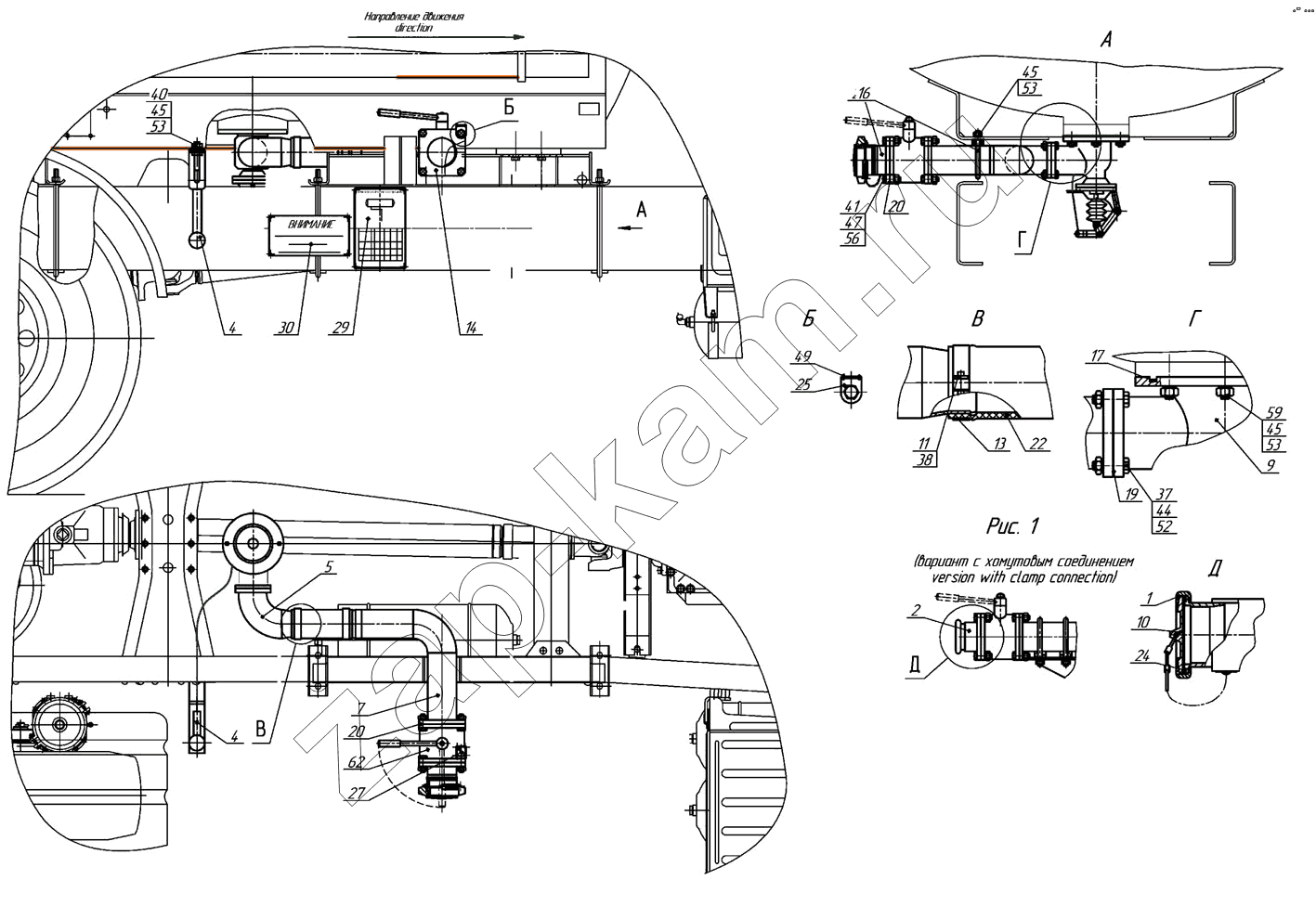

Схема/чертеж: Установка сливо-наливного устройства / НефАЗ-6606
1
2
2
4
4
5
7
9
10
11
13
14
16
17
19
20
20
22
24
25
27
29
30
37
38
40
41
44
45
45
45
47
49
52
53
53
53
56
59
62
Поз. Артикул Название детали Кол-во Цена
1 9674-3932010 Хомут 1;; -
2 66061-8000250 Патрубок в сборе 1;; -
2 96931-8000260-02 Муфта 1;; -
4 96741-8026305 Привод ручной 1;; -
5 96742-8000140 Трубопровод 1;; -
7 66062-8000060 Трубопровод 1;; -
9 6606-8026050 Кран сливной 1;; -
10 56330N-8026150 Заглушка 1;; -
11 9654-4301122 Гайка 2;; -
13 9654-4301126 Скоба 2;; -
14 66052-8000414 Прокладка 1;; -
16 96741-8000415 Хомут 1;; -
17 9674-8000402 Прокладка 1;; -
19 6606-8000203 Прокладка 1;; -
20 96741-8000264 Прокладка 2;; -
22 8602-8000015-10 Рукав 1;; -
24 9674-8000401 Кольцо уплотнительное 1;; -
25 66065-01-8000054-01 Стойка 1;; -
27 66065-01-3903101 Табличка информационная 1;; -
29 8602-3903011 Табличка 1;; -
30 96742-3903116 Табличка 1;; -
37 1/13070/21 Болт ТЕМ10х1,25-6gх40 4;; -
38 1/13438/11 Болт ТЕМ 10х1,25-6gх50 2;; -
40 1/55407/21 Болт ТЕМ12х1,25-6gх45 2;; -
41 1/59811/21 Болт ТЕМ16х1,5-6gх60 8;; -
44 1/21647/11 Гайка 4;; -
45 1/61015/11 Гайка М12х1,25-6Н 10;; -
47 1/21640/11 Гайка М14х1,5-6Н 8;; -
49 1/05315/01 Заклепка 3х8 12;; -
52 1/05168/70 Шайба пружинная 8 4;; -
53 1/05170/70 Шайба пружинная 12 10;; -
56 1/05162/70 Шайба пружинная 16 8;; -
59 1/35301/21 Шпилька М12х1,25-6gх18х30 6;; -
62 МА 39027 Ду-80 Кран шаровой 1;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
