ЖН.30-Л-У2 Насос самовсасывающий вихревой
/ НефАЗ-6606

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

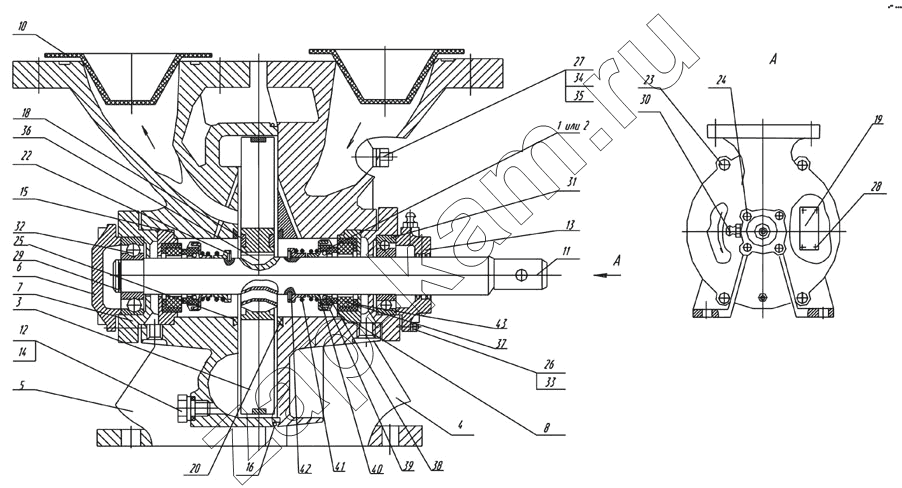

Схема/чертеж: ЖН.30-Л-У2 Насос самовсасывающий вихревой / НефАЗ-6606
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Поз. Артикул Название детали Кол-во Цена
1 ЖН.30-3060060 Уплотнение торцевое 2;; -
2 2Е 30А-8000 Уплотнение торцовое 2;; -
3 ЖН.30-3060020 Колесо рабочее 1;; -
4 ЖН.30-3060028 Секция всасывающая 1;; -
5 ЖН.30-3060030 Секция напорная 1;; -
6 ЖН.30-3060022 Крышка глухая 1;; -
7 ЖН.30-3060024 Корпус подшипника 2;; -
8 ЖН.30-3060026 Обойма 2;; -
10 7889-1019 Заглушка 2;; -
11 ЖН.30-3060032 Вал 1;; -
12 ЖН.30-3060034 Пробка 1;; -
13 ЖН.30-3060036 Крышка подшипника 1;; -
14 ЖН.30-3060038 Прокладка 1;; -
15 ЖН.30-3060040 Прокладка 2;; -
16 ЖН.30-3060042 Кольцо уплотнительное 1;; -
17 ЖН.3060020-01 Кольцо 1;; -
18 ЖН.3060020-02 Кольцо 1;; -
19 ЖН.30-3060050 Табличка 1;; -
20 ЖН.30-3060028-02 Кольцо закладное на секцию ЖН.30-3060028 ;; -
22 ЖН.30-3060052 Штифт 2;; -
23 ЖН.30-3060054 Шпилька 4;; -
24 ЖН.30-3060055 Шпилька 8;; -
25 ЖН.30-3060030-02 Кольцо закладное на секцию ЖН.30-3060030 1;; -
26 1/58962/11 Гайка М6-6Н 8;; -
27 1/61015/11 Гайка М12х1,25-6Н 8;; -
28 1/37637/00 Заклепка 3х4 4;; -
29 1/34013/76 Кольцо стопорное проволочное Двн=23.2мм 1;; -
30 1,3 Ц.6 Масленка 2;; -
31 206 Подшипник 1;; 1 860 ₽ - 56 430 ₽
32 305 Подшипник 1;; по запросу - 56 430 ₽
33 1/05164/70 Шайба пружинная 6 8;; -
34 1/05170/70 Шайба пружинная 12 8;; -
35 1/05200/01 Шайба 8;; -
36 870817 Шпонка сегментная ГОСТ 24071-80 1;; -
37 ЖН.30-3060061 Кольцо неподвижное 1;; -
38 ЖН.30-3060062 Кольцо подвижное 1;; -
39 ЖН.30-3060063 Кольцо уплотнительное 1;; -
40 ЖН.30-3060064 Шайба 1;; -
41 ЖН.30-3060065 Пружина 1;; -
42 ЖН.30-3060066 Втулка нажимная 1;; -
43 ЖН.30-3060067 Манжета 1;; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
