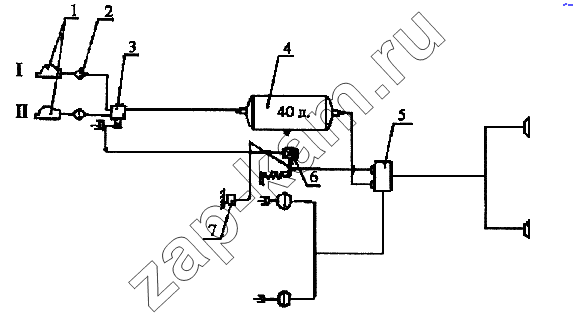

Схема пневмопривода без АБС
/ НефАЗ-8332

Тип техники Не выбрано Грузовые Двигатели

Марка Не выбрано DAF DongFeng FAW Foton HOWO IVECO JAC Motors MAN Shaanxi SITRAK Volvo Автокомпонент Плюс ЗИЛ КАЗ КамАЗ Мадара НефАЗ СЗАП Тонар УралАЗ

Модель Не выбрано НефАЗ-45144-8600001 (2010) НефАЗ-65115-8610656-91 (2018) НефАЗ-6520, 6522 (2006) НефАЗ-6520-8630152-73 (2018) НефАЗ-65201-8630666 (2018) НефАЗ-65222-8600052 (2018) НефАЗ-6606 (2008) НефАЗ-66062 (2015) НефАЗ-66063 (64, 65) (2010) НефАЗ-8332 (2004) НефАЗ-8332 (2009) (2009) НефАЗ-8332 (2010) (2010) НефАЗ-8332 (двускатный) (2011) НефАЗ-8332 (односкатный) (2011) НефАЗ-8527 (1991) НефАЗ-8560 (2005) НефАЗ-8560 (2010) НефАЗ-8560 (2008) (2008) НефАЗ-8602 (2010) НефАЗ-8602-10-04 (2014) НефАЗ-9334 (2004) НефАЗ-9334 (2008) (2008) НефАЗ-9334-10 (11, 13, 16, 17) (2008) НефАЗ-9334-20 (2010) НефАЗ-9334-20-10 (2010) НефАЗ-93341 (2005) НефАЗ-93341-07 (08) (2008) НефАЗ-93341-20 (21) (2010) НефАЗ-937006/07-01 (1991) НефАЗ-9385/07 (1991) НефАЗ-9509 (2006) НефАЗ-9509-30 (31) (2010) НефАЗ-96741 (2005) НефАЗ-96742 (2009) НефАЗ-96891-10 (2009) НефАЗ-96894 (2011) НефАЗ-96896-0110411 (2015) НефАЗ-9693 (2005) НефАЗ-9693-10 (2010) НефАЗ-96931-04 (2014) НефАЗ-96931-07 (2014) НефАЗ-96931-10-07 (2011) Тележки подкатные (2008)

Схема > Не выбрано Каркас тента на 8332-0000010 Установка дверей на 8332-0000010-02 Крепление бортов, установка заводской таблички Установка тента 8332-0000010-02 Установка тента 8332-0000011 Установка брызговиков Балка оси передняя Установка передней тележки Установка бампера Установка боковой защиты Подвеска (для модификаций с двускатной ошиновкой) Подвеска (для модификаций с односкатной ошиновкой) Колесо с шиной 5320-3100001 (для модификаций с двускатной ошиновкой) Колесо с шиной 96741-3101010 (для модификаций с двускатной ошиновкой) Колесо с шиной 9334-08-3101010 (для модификаций с односкатной ошиновкой) Установка дисковых колес Установка бездисковых колес Ступица с тормозным барабаном (для модификаций с двускатной ошиновкой) Ступица с тормозным барабаном для дискового колеса (для модификаций с двускатной ошиновкой) Ступица с тормозным барабаном для бездискового колеса (для модификаций с двускатной ошиновкой) Ступица с тормозным барабаном и кольцом проставочным в сборе 9334-08-3103009 (для модификаций с односкатной ошиновкой) Установка запасного колеса Тормоза рабочие передней оси Тормоза рабочие задней оси Рычаг регулировочный Установка автоматических регуляторов тормоза Установка привода стояночного тормоза Привод передний Тормозная камера Ось со ступицами и тормозами 8332-03-2410002/003 (для модификаций с односкатной ошиновкой) Схема пневмопривода без АБС Схема пневмопривода с АБС Установка пневматических тормозов Установка пневматических тормозов Схема электрическая Установка электрооборудования Фонари: задний, заднего хода, противотуманный Дышло Рама поворотной тележки Круг поворотный Болты, гайки Гайки, шайбы, винты, шплинты, пальцы Прочее Общий вид прицепа автомобильного НЕФАЗ 8332-0000010 Общий вид прицепа автомобильного НЕФАЗ 8332-0000011 Общий вид прицепа автомобильного НЕФАЗ 8332-0000010-01 Общий вид прицепа автомобильного НЕФАЗ 8332-0000010-02 Общий вид прицепа автомобильного НЕФАЗ 8332-0000010-03 Общий вид прицепа автомобильного НЕФАЗ 8332-0000011-03 Общий вид прицепа автомобильного НЕФАЗ 8332-0000012-03 Общий вид прицепа автомобильного НЕФАЗ 8332-0000012-03

1

1

2

3

4

5

6

7

Поз.	Артикул		Название детали	Кол-во
1	100-3521110		Головка соединительная типа «Палм»	2;
1	100-3521111		Головка соединительная типа «Палм»	2;
2	12.3511310		Фильтр магистральный	2;
3	11.3531010-70		Клапан воздухораспределительный	1;
4	9674-3513015		Баллон воздушный емкостью 40 л	1;
5	100-3518010		Клапан ускорительный	1;
6	Г-100-3533010		Регулятор тормозных сил	1;
7	Г-100-3533110		Упругий элемент	1;
8	96741-3519210		Тормозная камера	1;

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
