Схема пневмопривода с АБС
/ НефАЗ-8332

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

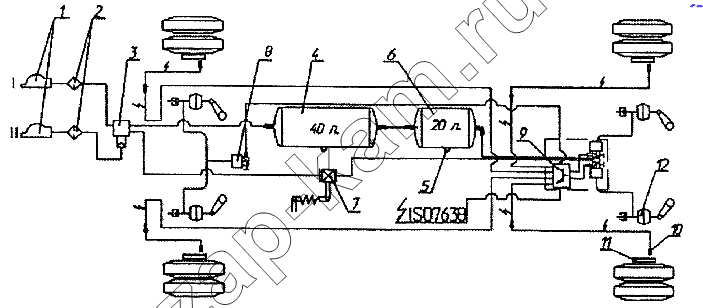

Схема/чертеж: Схема пневмопривода с АБС / НефАЗ-8332
1
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 100-3521110 Головка соединительная типа «Палм» 1; -
1 100-3521111 Головка соединительная типа «Палм» 1; -
2 12.3511310 Фильтр магистральный 2; -
3 11.3531010-70 Клапан воздухораспределительный 1; -
4 9674-3513015 Баллон воздушный емкостью 40 л 1; -
5 100-3513110 Кран слива конденсата 2; -
6 96742-3513025 Баллон воздушный емкостью 20 л 1; -
7 Г-100-3533010 Регулятор тормозных сил 1; -
8 472 1950 200 Модулятор тормозного давления 1; -
9 400 5000 360 Клапан АБС с блоком управления 1; -
10 441 0328 080 Датчик АБС+SO 4; -
11 53205-3541121 Ротор датчика 4; -
12 96741-3519210 Тормозная камера 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
