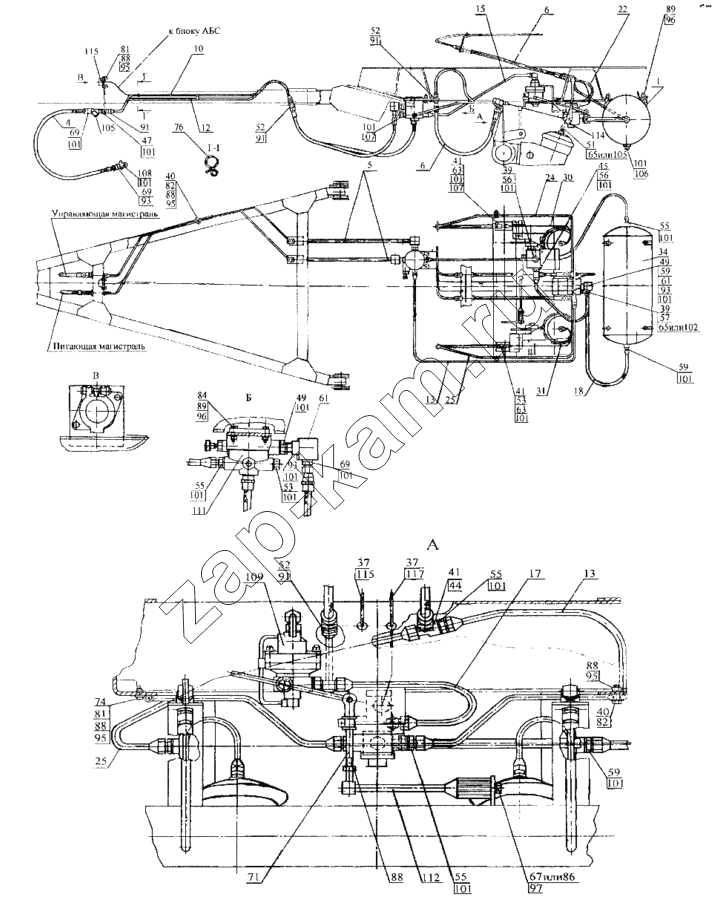

Установка пневматических тормозов
/ НефАЗ-8332

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
5
6
6
10
12
13
13
15
17
18
22
24
25
25
30
31
34
37
37
39
39
40
40
41
41
41
44
45
47
49
49
51
52
52
52
53
53
55
55
55
55
56
56
57
59
59
59
61
61
63
63
65
65
67
69
69
69
71
74
76
81
81
86
89
89
91
91
91
91
93
93
93
97
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
102
105
105
106
107
107
108
109
111
112
114
115
115
Поз. Артикул Название детали Кол-во
1 8602-3500040 Хомут 2;
4 8602-3506060 Шланг 2;
5 9693ОН-3506060 Шланг 2;
6 96741-3506060 Шланг 4;
10 8332-3506170 Трубка промежуточная питающей магистрали 1;
12 8332-3506172 Трубка промежуточная управляющей магистрали 1;
13 8602-3506176 Трубка воздухораспределителя к воздушному баллону 1;
15 8332-3506180 Трубка от воздухораспределителя к регулятору тормозных сил 1;
17 8332-3506184 Трубка от регулятора тормозных сил к ускорительному клапану АБС 1;
18 8332-3506186 Трубка от воздушного баллона к ускорительному клапану АБС 1;
22 8332-3506201 Трубка от тройника регулятора тормозных сил к штуцеру 2;
24 8332-3506211 Трубка от ускорительного клапана АБС правая 1;
25 8332-3506212 Трубка от ускорительного клапана АБС левая 1;
28 8332-3506231 Трубка от тройника к воздушному баллону 1;
30 8332-3506300 Трубка к тормозной камере правая 1;
31 8332-3506301 Трубка к тормозной камере левая 1;
34 96742-3513015 Баллон воздушный 1;
37 8332-3500024 Втулка разрезная 2;
39 9674-3500034 Угольник ввертный 2;
40 9674-3500035 Скоба 2;
41 96741-3506088 Гайка 6;
44 96741-3506091 Тройник 1;
45 96741-3506092 Тройник ввертной 1;
47 8602-3506093 Штуцер 2;
49 9674-3506231 Переходник 1;
51 96741-3506231 Переходник 3;
52 8602-3506238 Штуцер 5;
53 9674-3506394 Пробка 2;
55 9674-3522169 Штуцер 5;
56 9674-3522171 Переходник 2;
57 96741-3522172-01 Переходник 1;
59 96742-3522175 Штуцер 4;
61 96741-3522177-01 Угольник 3;
63 96741-3522222 Тройник 2;
65 96741-3522226 Прокладка 3;
67 96741-3522228 Болт 1;
69 8602-35222229-01 Штуцер 6;
71 8602-3533033 Штанга 1;
74 9674-3700033 Скоба 1;
76 4960-3724195 Хомут 20;
81 1/60434/21 Болт 3;
86 1/55403/21 Болт М12х1,25-6gх25 1;
89 1/21647/11 Гайка 6;
91 1/07266/11 Гайка низкая М18х1,5-6Н 4;
93 1/07268/21 Гайка ЕМ22х1,5-6Н 5;
97 1/05170/70 Шайба пружинная 12 1;
101 1/02634/60 Прокладка 22х28х1,5 28;
102 1/02570/60 Прокладка 3;
105 12.3511310 Фильтр магистральный 2;
106 100-3513110 Кран слива конденсата 2;
107 Г-100-3515310 Клапан контрольного вывода 2;
108 100-3521110 Головка соединительная типа «Палм» 2;
109 Г-100-3533010 Регулятор тормозных сил 1;
111 11.3531010-70 Клапан воздухораспределительный 1;
112 Г-100-3533110 Упругий элемент 1;
114 472 1950 200 Модулятор тормозного давления 1;
115 449 1120 800 Кабель питания с розеткой ISO7638 1;
129 449 4120 600 Кабель на ускорительный клапан 1;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
