Борт задний 9334-8504110
/ НефАЗ-8332 (2010)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

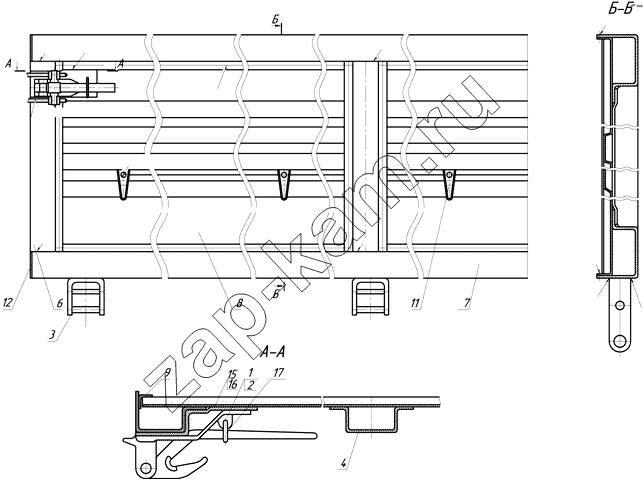

Схема/чертеж: Борт задний 9334-8504110 / НефАЗ-8332 (2010)
1
2
3
4
6
7
8
9
11
12
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 5320-8505028 Рычаг 1; -
2 5320-8505029 Рычаг 1; -
3 93341-8502219-01 Шарнир борта 4; -
4 9334-8502217 Стойка борта средняя 2; -
6 9334-8502226 Стойка борта 2; -
7 9334-8504116 Окантовка борта 2; -
8 9334-8504117-01 Панель борта 1; -
9 9334-8502218 Угольник 2; -
11 55102-8502080 Крючок увязочного каната 6; -
12 9334-8502221 Заглушка 4; -
15 9334-8501092 Основание 1; -
16 9334-8501093 Основание 1; -
17 9334-8501098 Скоба 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
