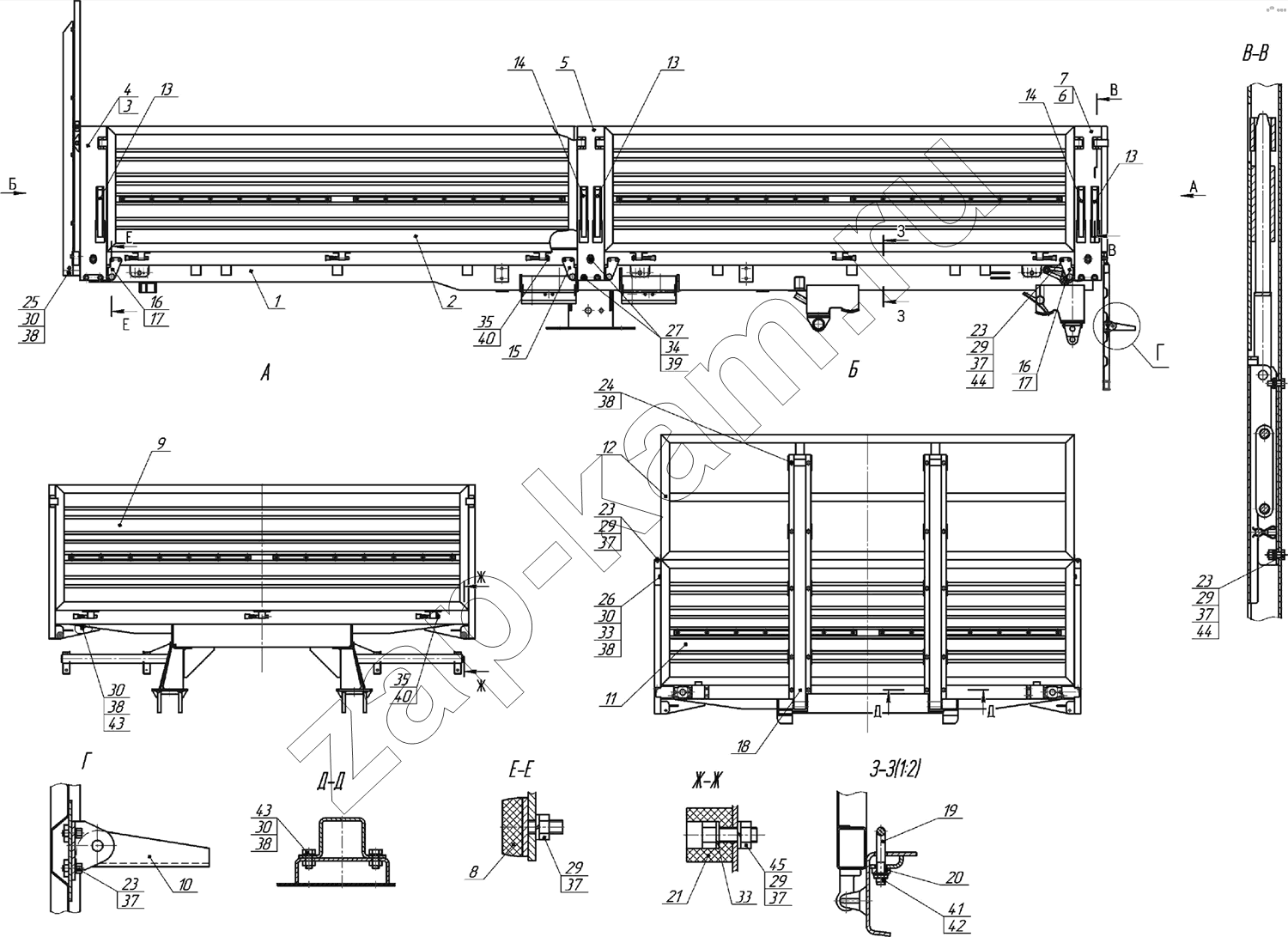

8332-8500020 Платформа
/ НефАЗ-8332 (двускатный)
/29.gif)
1
2
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
19
20
21
23
23
23
23
24
25
26
27
29
29
29
29
29
30
30
30
30
33
33
34
35
35
37
37
37
37
37
37
38
38
38
38
38
39
40
40
41
42
43
43
44
44
45
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 8332-2801011 | Основание платформы | 1; | |
| 2 | 8332-8502020 | Борт боковой | 4; | |
| 2 | 53215-8502010-73 | Борт боковой | 4; | |
| 3 | 53215-8502040-73 | Стойка передняя правая | 1; | |
| 4 | 53215-8502041-73 | Стойка передняя левая | 1; | |
| 5 | 53215-8502060-73 | Стойка средняя | 2; | |
| 6 | 53215-8502070-73 | Стойка задняя правая | 1; | |
| 7 | 53215-8502071-73 | Стойка задняя левая | 1; | |
| 8 | 53215-8502090-70 | Буфер ограничительный | 8; | |
| 9 | 8332-8503020 | Борт задний | 1; | |
| 9 | 53215-8502010-73 | Борт боковой | 1; | |
| 10 | 6350-8503040-70 | Подножка | 1; | |
| 11 | 8332-8504020 | Борт передний | 1; | |
| 11 | 53215-8504010-17 | Борт передний | 1; | |
| 12 | 8332-8504140 | Надставка переднего борта | 1; | |
| 12 | 53215-8504140-73 | Надставка переднего борта | 1; | |
| 13 | 53215-8505028-73 | Запор бортов правый | 5; | |
| 14 | 53215-8505029-73 | Запор бортов левый | 5; | |
| 15 | 53215-8502022-70 | Упор средней стойки | 2; | |
| 16 | 53215-8502030-70 | Упор передней правой стойки | 2; | |
| 17 | 53215-8502031-70 | Упор передней левой стойки | 2; | |
| 18 | 8332-8504031 | Усилитель переднего борта | 2; | |
| 19 | 53215-8525052-70 | Петля крепления груза | 8; | |
| 20 | 53215-8525056-70 | Пластина петли крепления груза | 8; | |
| 21 | 9334-0000842 | Буфер | 2; | |
| 23 | 1/60434/21 | Болт | 42; | |
| 24 | 1/59705/21 | Болт ТЕМ10х 1,25-6gх20 | 16; | |
| 25 | 1/59716/21 | Болт М10х1,25-6gx90 | 4; | |
| 26 | 853066 | Болт М10х1,25-6gх75 | 2; | |
| 27 | 1/13943/21 | Болт М14х1,5-6gх45 | 18; | |
| 29 | 1/61008/11 | Гайка М8 | 48; | |
| 30 | 1/21647/11 | Гайка | 28; | |
| 33 | 1/26468/01 | Шайба плоская 8х25х2 | 4; | |
| 34 | 1/05201/01 | Шайба плоская 14х26 | 18; | |
| 35 | 1/05202/01 | Шайба плоская 16х28 | 5; | |
| 37 | 1/05166/77 | Шайба пружинная 8 | 52; | |
| 38 | 1/05168/70 | Шайба пружинная 8 | 44; | |
| 39 | 1/05171/77 | Шайба пружинная 14 | 18; | |
| 40 | 1/07346/01 | Шплинт разводной 3х30 | 5; | |
| 41 | 251646 | Гайка самоконтрящаяся. М10х1,25-6Н | 16; | |
| 42 | 1/26386/01 | Шайба плоская 10х18 | 16; | |
| 43 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | 22; | |
| 44 | 1/05196/01 | Шайба плоская 8х17 | 36; | |
| 45 | 1/60436/21 | Болт М8-6gх25 | 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
