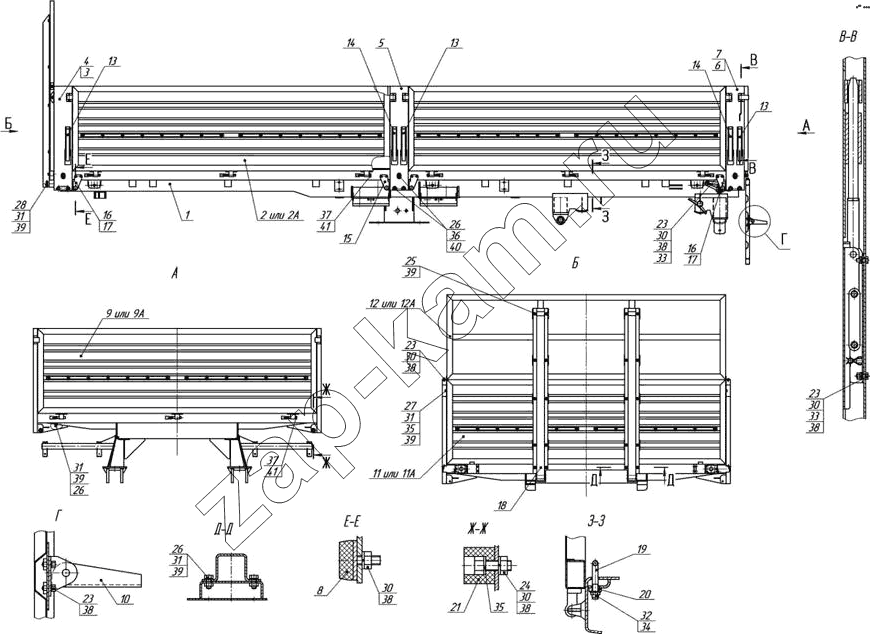

8332-8500020-03 Платформа
/ НефАЗ-8332 (односкатный)
/23.gif)
1
2
2а
3
4
5
6
7
8
9
9а
10
11
11а
12
12а
13
13
13
14
14
15
16
16
17
17
18
19
20
21
23
23
23
23
24
25
26
26
26
27
28
30
30
30
30
30
31
31
31
31
32
33
33
34
35
35
36
37
37
38
38
38
38
38
38
39
39
39
39
39
40
41
41
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 8332-2801011-03 | Основание платформы | 1; | |
| 2 | 8332-8502020 | Борт боковой | 4; | |
| 2а | 53215-8502010-73 | Борт боковой | 4; | |
| 3 | 53215-8502040-73 | Стойка передняя правая | 1; | |
| 4 | 53215-8502041-73 | Стойка передняя левая | 1; | |
| 5 | 53215-8502060-73 | Стойка средняя | 2; | |
| 6 | 53215-8502070-73 | Стойка задняя правая | 1; | |
| 7 | 53215-8502071-73 | Стойка задняя левая | 1; | |
| 8 | 53215-8502090-70 | Буфер ограничительный | 8; | |
| 9 | 8332-8503020 ВЗК | Борт задний | 1; | |
| 9а | 53215-8503040-70 | Подножка | 1; | |
| 10 | 6350-8503040-70 | Подножка | 1; | |
| 11 | 8332-8504020 ВЗК | Борт передний | 1; | |
| 11а | 53215-8504010-73 | Борт передний | 1; | |
| 12 | 8332-8504140 | Надставка переднего борта | 1; | |
| 12а | 53215-8504140-70 | Надставка переднего борта | 1; | |
| 13 | 53215-8505028-73 | Запор бортов правый | 5; | |
| 14 | 53215-8505029-73 | Запор бортов левый | 5; | |
| 15 | 53215-8502022-70 | Упор средней стойки | 2; | |
| 16 | 53215-8502030-70 | Упор передней правой стойки | 2; | |
| 17 | 53215-8502031-70 | Упор передней левой стойки | 2; | |
| 18 | 8332-8504031 | Усилитель переднего борта | 2; | |
| 19 | 53215-8525052-70 | Петля крепления груза | 8; | |
| 20 | 53215-8525056-70 | Пластина петли крепления груза | 8; | |
| 21 | 9334-0000842 | Буфер | 2; | |
| 23 | 1/60434/21 | Болт | 42; | |
| 24 | 1/60436/21 | Болт М8-6gх25 | 2; | |
| 25 | 1/59705/21 | Болт ТЕМ10х 1,25-6gх20 | 16; | |
| 26 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | 22; | |
| 27 | 853066 | Болт М10х1,25-6gх75 | 2; | |
| 28 | 1/59716/21 | Болт М10х1,25-6gx90 | 4; | |
| 29 | 1/13943/21 | Болт М14х1,5-6gх45 | 18; | |
| 30 | 1/61008/11 | Гайка М8 | 48; | |
| 31 | 1/21647/11 | Гайка | 28; | |
| 32 | 251646 | Гайка самоконтрящаяся. М10х1,25-6Н | 16; | |
| 33 | 1/05196/01 | Шайба плоская 8х17 | 36; | |
| 34 | 1/26386/01 | Шайба плоская 10х18 | 16; | |
| 35 | 1/26468/01 | Шайба плоская 8х25х2 | 4; | |
| 36 | 1/05201/01 | Шайба плоская 14х26 | 18; | |
| 37 | 1/05202/01 | Шайба плоская 16х28 | 5; | |
| 38 | 1/05166/77 | Шайба пружинная 8 | 52; | |
| 39 | 1/05168/70 | Шайба пружинная 8 | 44; | |
| 40 | 1/05171/77 | Шайба пружинная 14 | 18; | |
| 41 | 1/07346/01 | Шплинт разводной 3х30 | 5; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
