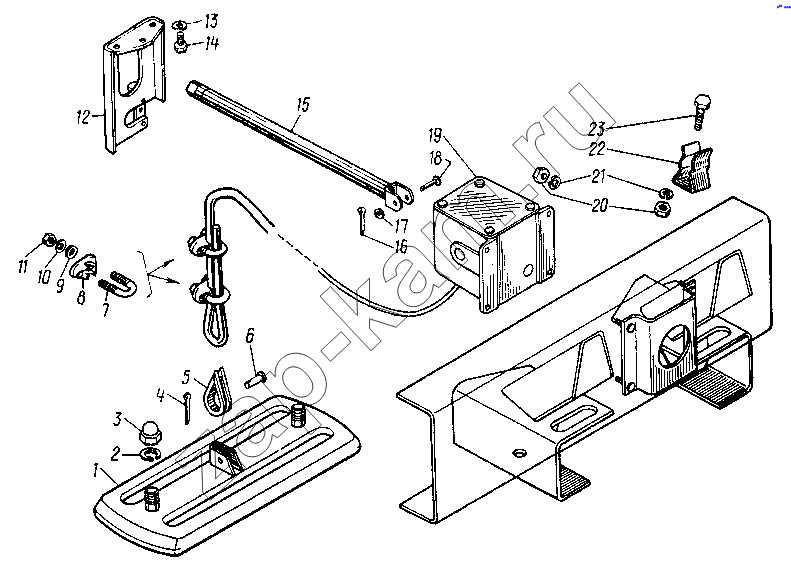

Механизм установки запасного колеса
/ НефАЗ-8527
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 9370-3105012-20 | Плита | 1; | - | |
| 2 | 252161 | Шайба | 2; | - | |
| 3 | 250640 | Гайка шестигранная (d=20x1,5, S=30, H=9, D=33,6) | 2; | - | |
| 4 | 258053 | Шплинт | 1; | - | |
| 5 | 9370-3113094-10 | Коуш | 1; | - | |
| 6 | 260088 | Палец 12х38 ОСТ 37.001.163-79 | 1; | - | |
| 7 | 885Т-3508072 | Скоба | 2; | - | |
| 8 | 885Т-3508073 | Накладка | 2; | - | |
| 9 | 252004 | Шайба | 4; | - | |
| 10 | 252154 | Шайба | 4; | - | |
| 11 | 250508 | Гайка шестигранная (d=6x1, S=10, H=5, D=11, D1=10) | 4; | - | |
| 12 | 8527-3105170-10 | Кронштейн воротка | 1; | - | |
| 13 | 252136 | Шайба | 3; | - | |
| 14 | 201674 | Болт | 3; | - | |
| 15 | 8527-3105078-10 | Вороток | 1; | - | |
| 16 | 258039 | Шплинт | 1; | - | |
| 17 | 252005 | Шайба | 1; | - | |
| 18 | 260039 | Палец | 1; | - | |
| 19 | 9370-3113010-11 | Подъемник запасного колеса механический в сборе | 1; | - | |
| 20 | 250510 | Гайка шестигранная (d=8x1,25, S=13, H=6,5, D=14,4, D1=13) | 6; | - | |
| 21 | 252155 | Шайба | 6; | - | |
| 22 | 8527-3105096 | Скоба крепления воротка | 1; | - | |
| 23 | 201456 | Болт (d=8x1,25, l=20, l0=20, H=5, D=13,8, S=12) | 2; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
