Стопор поворотного устройства
/ НефАЗ-8527

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

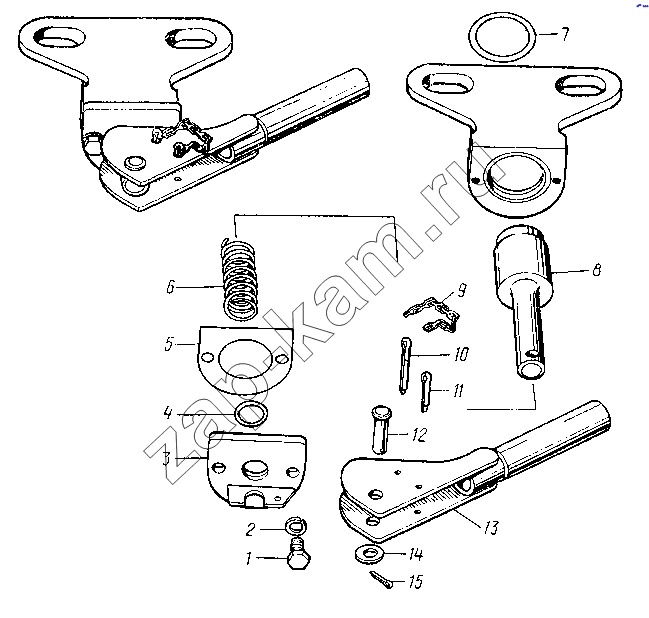

Схема/чертеж: Стопор поворотного устройства / НефАЗ-8527
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 201456 Болт (d=8x1,25, l=20, l0=20, H=5, D=13,8, S=12) 2; -
2 252135 Шайба 2; -
3 8527-2705026 Крышка корпуса 1; -
4 020-026-36-2-3 Кольцо 1; -
5 8350-2705016 Прокладка 1; -
6 817-2705014-01 Пружина 1; -
7 040-048-46-2-3 Кольцо 1; -
8 8350-2705012-10 Стопор поворотного устройства 1; -
9 5320-1015162 Цепочка 1; -
10 258071 Шплинт 1; -
11 258067 Шплинт 1; -
12 260061 Палец 1; -
13 8527-2705054 Рукоятка 1; -
14 252006 Шайба 1; -
15 258039 Шплинт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
