Тормоз ручной
/ НефАЗ-8527

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

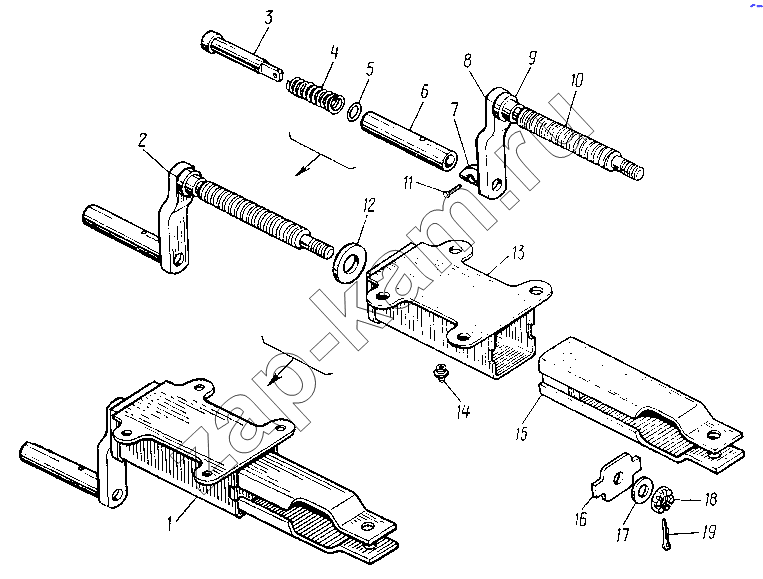

Схема/чертеж: Тормоз ручной / НефАЗ-8527
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 8350-3508010 Тормоз ручной 1; -
2 9370-3508116 Винт с ручкой в сборе 1; -
3 9370-3508166 Стержень 1; -
4 9370-3508169 Пружина 1; -
5 320623 Шайба 1; -
6 9370-3508164 Ручка 1; -
7 9370-3508167 Вилка 1; -
8 9370-3508024 Рукоятка 1; -
9 9370-3508121 Втулка 1; -
10 9370-3508119-10 Винт 1; -
11 Заклепка Заклепка 1; -
12 252020 Шайба 1; -
13 8350-3508122 Корпус 1; -
14 1.3.Ц6Хр Масленка 1; -
15 9370-3508139 Гайка привода 1; -
16 9370-3508172 Крышка корпуса 1; -
17 1/05200/01 Шайба 1; -
18 1/61062/11 Гайка Ек2М12х1,25-6Н 1; -
19 1/07346/01 Шплинт разводной 3х30 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
