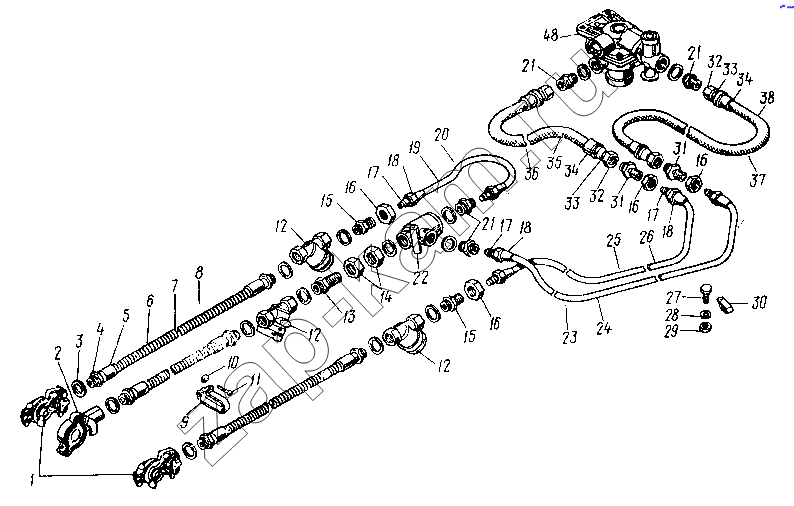

Трубопроводы пневмотормозов
/ НефАЗ-8527
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
15
16
16
16
16
17
17
17
18
18
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
35
36
37
38
48
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 100-3521110 | Головка соединительная типа «Палм» | 2; | - | |
| 2 | 5202-3521010-Б | Головка соединительная в сборе | 1; | - | |
| 3 | 500А-3521037 | Прокладка | 30; | - | |
| 4 | 864831 | Ниппель | 2; | - | |
| 5 | 864835 | Муфта | 2; | - | |
| 6 | 8350-3506176-10 | Спираль предохранительная | 1; | - | |
| 7 | 8350-3506152-20 | Шланг | 1; | - | |
| 8 | 8350-3506150 | Шланг передний в сборе | 3; | - | |
| 9 | 288019 | Хомутик | 1; | - | |
| 10 | 251086 | Гайка | 1; | - | |
| 11 | 220086 | Винт | 1; | - | |
| 12 | 100-3511310 | Фильтр магистральный в сборе | 3; | - | |
| 13 | 320977 | Штуцер | 1; | - | |
| 14 | 250659 | Гайка | 2; | - | |
| 15 | 8350-3506420-10 | Штуцер | 2; | - | |
| 16 | 250638 | Гайка | 6; | - | |
| 17 | 864817 | Муфта конусная | 2; | - | |
| 18 | 864813 | Гайка накидная | 2; | по запросу | |
| 19 | 8527-3500141 | Трубка | 1; | - | |
| 20 | 8527-3506140 | Трубка промежуточная соединительной магистрали в сборе | 1; | - | |
| 21 | 853977 | Штуцер ввертный | 4; | - | |
| 22 | 434.2000000 | Двухмагистральный клапан с ограничителем давления в сборе | 1; | - | |
| 23 | 8527-3506144 | Трубка от двухмагистрального клапана | 1; | - | |
| 24 | 8527-3506145 | Трубка | 1; | - | |
| 25 | 8527-3506148 | Трубка промежуточная магистрали управления | 1; | - | |
| 26 | 8527-3506149 | Трубка | 1; | - | |
| 27 | 201418 | Болт | 6; | - | |
| 28 | 252154 | Шайба | 11; | - | |
| 29 | 250508 | Гайка шестигранная (d=6x1, S=10, H=5, D=11, D1=10) | 4; | - | |
| 30 | 8527-3506216 | Скоба | 2; | - | |
| 31 | 864880 | Штуцер фланцевый | 4; | - | |
| 32 | 864809 | Гайка соединительная | 2; | - | |
| 33 | 864844 | Ниппель | 2; | - | |
| 34 | 864876 | Муфта | 2; | - | |
| 35 | 8527-3506162 | Шланг от штуцера к распределительному клапану | 1; | - | |
| 36 | 8527-3500160 | Шланг от штуцера к распределительному клапану в сборе | 1; | - | |
| 37 | 8527-3506163 | Шланг магистрали управления | 1; | - | |
| 38 | 8527-3506164 | Шланг | 1; | - | |
| 48 | 100-3531008 | Воздухораспределитель с краном растормаживания в сборе | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
