Упругий элемент
/ НефАЗ-8527

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

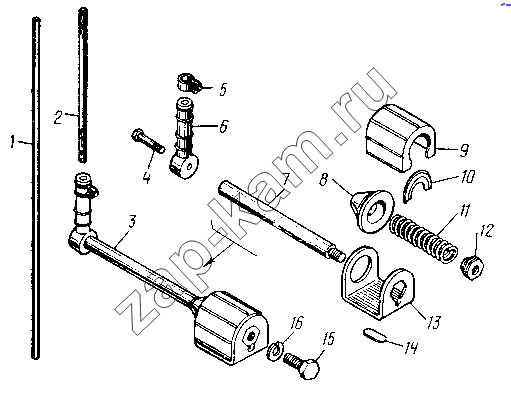

Схема/чертеж: Упругий элемент / НефАЗ-8527
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 8350-3506446 Штанга задняя 1; -
2 8350-3506442 Штанга передняя 1; -
3 100-3533110 Элемент упругий в сборе 2; -
4 Болт Болт (d=8x1,25, l=75, l0=26, H=6, h=5, D=16,2, d1=10, d2=14, S=14) 1; -
5 308787 Хомут 1; -
6 100-3533065 Муфта соединительная 1; -
7 100-3533122 Стержень 1; -
8 100-3533123 Направляющая 1; -
9 100-3533128 Колпак 1; -
10 100-3533127 Лист прижимной 1; -
11 100-3533125 Пружина 1; -
12 100-3533126 Направляющая пружины 1; -
13 100-3533120 Корпус 1; -
14 100-3515199 Табличка 1; -
15 201540 Болт 2; -
16 252157 Шайба 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
