Установка реле РС 529
/ НефАЗ-8527

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

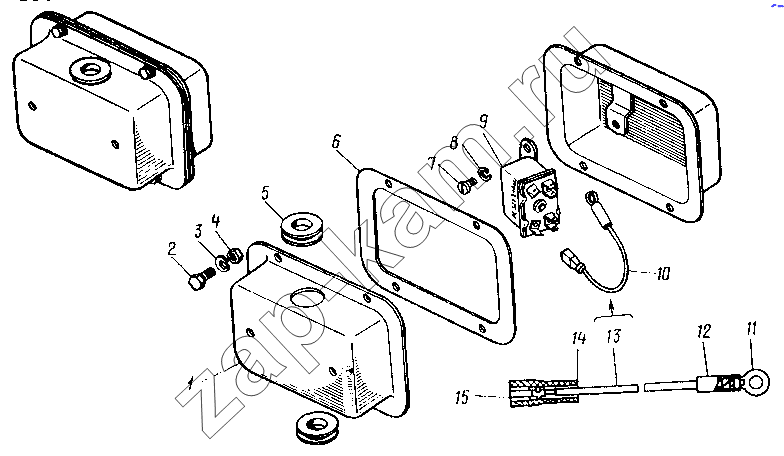

Схема/чертеж: Установка реле РС 529 / НефАЗ-8527
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 8527-3724130 Крышка кожуха защитного 1; -
2 201418 Болт 4; -
3 252154 Шайба 4; -
4 250508 Гайка шестигранная (d=6x1, S=10, H=5, D=11, D1=10) 4; -
5 120-3711054 Втулка проводов 2; -
6 8527-3724134 Прокладка 1; -
7 220077 Винт 2; -
8 252153 Шайба 2; -
9 РС529-3721000 Реле 1; -
10 8350-3724038-01 Провод от реле на массу 1; -
11 Наконечник Наконечник 1; -
12 8350-3724014 Трубка защитная 1; -
13 ПГВА-1,5 коричневый (L=0,16м) Провод ПГВА-1,5 коричневый (L=0,16м) 1; -
14 5320-3724121 Изолятор наконечника 1; -
15 Штекер наружный Штекер наружный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
