Устройство опрокидывающее платформы
/ НефАЗ-8527

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

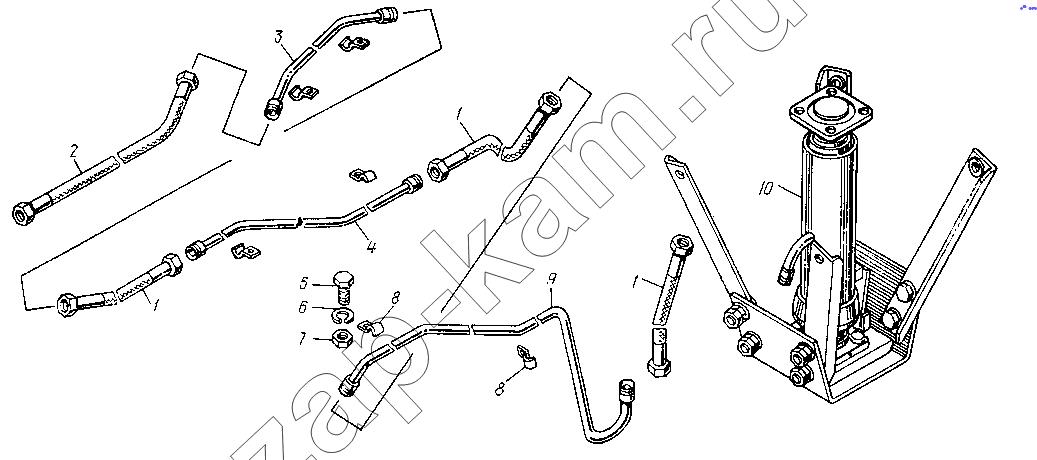

Схема/чертеж: Устройство опрокидывающее платформы / НефАЗ-8527
1
1
1
2
3
4
5
6
7
8
8
9
10
Поз. Артикул Название детали Кол-во Цена
1 55102-8609090 Рукав высокого давления 3; -
2 181-8609127 Рукав высокого давления 1; -
3 8527-8609140 Трубка высокого давления 1; -
4 8527-8609155 Трубка высокого давления 1; -
5 201676 Болт 6; -
6 252156 Шайба 6; -
7 Гайка Гайка 6; -
8 18.8609228 Скоба 6; -
9 8527-8609170 Трубка высокого давления 1; -
10 8527-8603001 Установка гидроцилиндра 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
