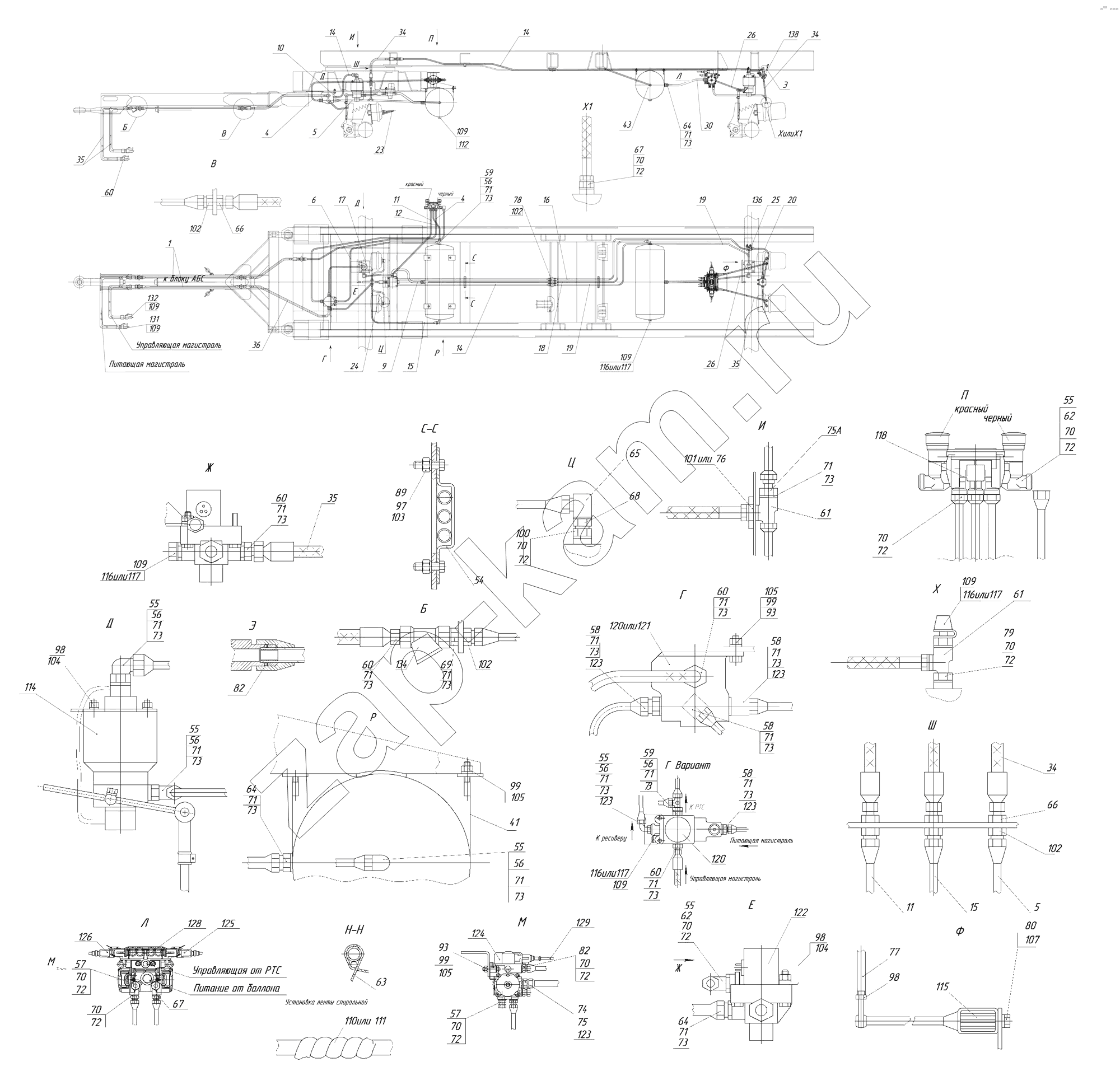

8560-3500001-06 Привод пневматических тормозов
/ НефАЗ-8560

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
4
5
5
6
9
10
11
11
12
14
14
14
15
15
16
17
18
19
19
20
23
24
25
26
26
30
34
34
34
35
35
35
36
41
43
54
55
55
55
55
55
55
56
56
56
56
56
56
57
57
58
58
58
58
59
59
60
60
60
60
60
61
61
62
62
63
64
64
64
65
66
66
67
67
68
69
70
70
70
70
70
70
70
70
70
70
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
72
72
72
72
72
72
72
72
72
72
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
74
75
75А
76
77
78
79
80
82
82
89
93
93
97
98
98
98
99
99
99
100
101
102
102
102
102
103
104
104
105
105
105
107
109
109
109
109
109
109
109
110
111
112
114
115
115
116
116
116
116
117
117
117
117
118
120
120
121
122
123
123
123
123
123
124
125
126
128
129
131
132
134
136
138
Поз. Артикул Название детали Кол-во
1 93341-3506110-07 Трубка 12 мм 2;
4 93341-3506200-07 Трубка 12 мм(к регулятору тормозных сил) 1;
5 93341-3506070-07 Трубка 12мм 1;
6 93341-3506150-07 Трубка 12 мм 1;
9 8332-3522050 Трубка 18мм 1;
10 93341-3506100-07 Трубка 12 мм 1;
11 93341-3506170-07 Трубка от клапана АБС передняя 1;
12 93341-3506070-07 Трубка 12мм 1;
14 93341-3506220-07 Трубка 12мм от воздухораспределителя к ресиверу 3;
15 93341-3506090-07 Трубка 12 мм 1;
16 93341-3506150-07 Трубка 12 мм 1;
17 93341-3506090-07 Трубка 12 мм 1;
18 93341-3506080-07 Трубка 12 мм 1;
19 93341-3506240-07 Трубка 12мм 1;
20 93341-3506090-07 Трубка 12 мм 1;
23 8560-3506300-06 Трубка к тормозной камере правая 1;
24 8560-3506301-06 Трубка тормозной камере левая 1;
25 93341-3506090-07 Трубка 12 мм 1;
26 93341-3506110-07 Трубка 12 мм 1;
30 8332-3522030 Трубка 18мм 1;
34 96741-3506068-01 Шланг (L=560мм) 5;
35 8602-3506068-01 Шланг гибкий (L=1040мм) 5;
36 8602-3506070-01 Шланг гибкий (L=840мм) 2;
41 9334-3500042 Хомут 4;
43 9674-3513015 Баллон воздушный емкостью 40 л 2;
54 9334-3500029 Скоба 6;
55 9674-3500034 Угольник ввертный 7;
56 9674-3522171 Переходник 9;
57 9693-3506051-02 Пробка( М16) 4;
58 9674-3522169 Штуцер 7;
59 96741-3506092 Тройник ввертной 2;
60 8602-3522224 Штуцер 8;
61 96741-3522222 Тройник 3;
62 861030 Угольник ввертный М16хМ20 2;
63 53205-3401228 Хомут 20;
64 96742-3522175 Штуцер 3;
65 861003 Угольник (М16хМ16) 2;
66 8602-3506238 Штуцер 9;
67 96931-3506399 Переходник 2;
68 96741-3506525 Кольцо уплотнительное 4;
69 8602-3506093 Штуцер 2;
70 864236 Кольцо уплотнительное d.16 18;
71 740.1003439 Кольцо уплотнительное 27;
72 96741-3506544 Скоба 18;
73 96741-3506547 Скоба 27;
74 8602-3522175 Штуцер( М24хМ26) 1;
75 8602-3522226 Прокладка (М26) 1;
75А 96741-3522223 Штуцер 1;
76 96741-3506088 Гайка 1;
77 8602-3533033 Штанга 2;
78 93341-3522165-07 Штуцер 3;
79 96741-3522172-07 Переходник 2;
80 96741-3522228 Болт 1;
81 9674-3500035 Скоба 6;
82 8602-3522174-01 Переходник 6;
83 864273 Кольцо уплотнительное d.12 38;
89 1/09024/21 Болт М6-6gх20 12;
90 1/60434/21 Болт 6;
91 1/60438/21 Болт М8-6gх30 2;
93 1/13069/21 Болт ТЕМ10х1,25-6gх30 4;
97 1/58962/11 Гайка М6-6Н 12;
98 1/61008/11 Гайка М8 15;
99 1/21647/11 Гайка 12;
100 1/21641/11 Гайка М16х1,5-6Н 2;
101 1/07267/21 Гайка ЕМ20х1,5-6Н 1;
102 1/07266/11 Гайка низкая М18х1,5-6Н 14;
103 1/05164/70 Шайба пружинная 6 12;
104 1/05166/70 Шайба пружинная 8 15;
105 1/05168/70 Шайба пружинная 8 12;
107 1/05170/70 Шайба пружинная 12 1;
109 1/02634/60 Прокладка 22х28х1,5 8;
110 53205-3506435 Лента спиральная 22х18х19 20;
111 53205-3506433 Лента спиральная 12х9х11 20;
112 100-3513110 Кран слива конденсата 2;
114 100-3533010-10 Регулятор тормозных сил 2;
115 100-3533110 Элемент упругий в сборе 2;
115 8638.35.110 Упругий элемент 2;
116 100-3515310-01 Клапан контрольного вывода 4;
117 100-3515310 Клапан контрольного вывода 4;
118 963 001051 0 Клапан растормаживания Wabco 1;
120 100-3531008 Воздухораспределитель с краном растормаживания в сборе 1;
121 12.3531010 Клапан воздухораспределительный 1;
122 472.1950310 Клапан ускорительный АБС 1;
123 СБИТ.305122.003 Сетка СБИТ.305122.003 3;
124 400 500 0810 Клапан АБС с блоком управления «Vario Compact» 1;
125 449 616 1530 Кабель модулятора и диагностики ISO 7638 1;
126 449 225 1000 Кабель питания с розеткой iso 7638 1;
128 449 712 0230 Удлинитель кабеля датчика 2;
129 449 712 0700 Удлинитель кабеля 2;
131 100-3521110 Головка соединительная типа «Палм» 1;
132 100-3521111 Головка соединительная типа «Палм» 1;
134 12.3511310 Фильтр магистральный 2;
136 100-3562010 Клапан перепускной 2х магистральный 1;
138 100-3518110 Клапан быстрого оттормаживания 1;
