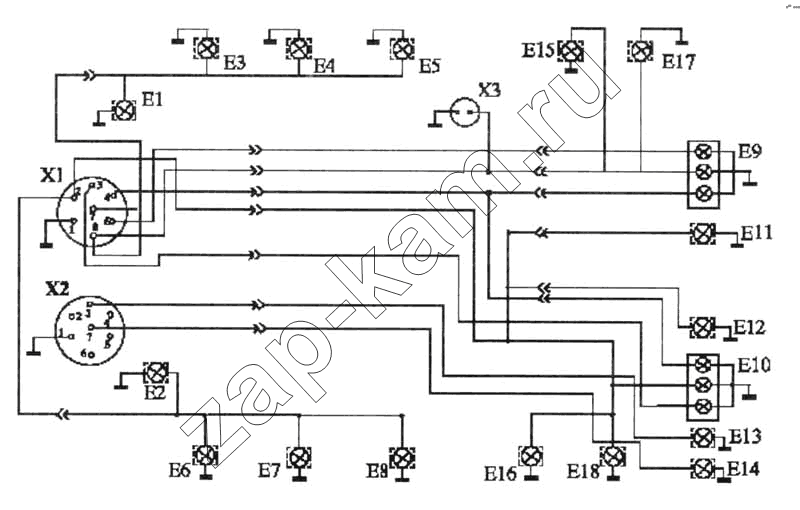

Схема электрическая принципиальная
/ НефАЗ-8560

Тип техники Не выбрано Грузовые Двигатели

Марка Не выбрано DAF DongFeng FAW Foton HOWO IVECO JAC Motors MAN Shaanxi SITRAK Volvo Автокомпонент Плюс ЗИЛ КАЗ КамАЗ Мадара НефАЗ СЗАП Тонар УралАЗ

Модель Не выбрано НефАЗ-45144-8600001 (2010) НефАЗ-65115-8610656-91 (2018) НефАЗ-6520, 6522 (2006) НефАЗ-6520-8630152-73 (2018) НефАЗ-65201-8630666 (2018) НефАЗ-65222-8600052 (2018) НефАЗ-6606 (2008) НефАЗ-66062 (2015) НефАЗ-66063 (64, 65) (2010) НефАЗ-8332 (2004) НефАЗ-8332 (2009) (2009) НефАЗ-8332 (2010) (2010) НефАЗ-8332 (двускатный) (2011) НефАЗ-8332 (односкатный) (2011) НефАЗ-8527 (1991) НефАЗ-8560 (2005) НефАЗ-8560 (2010) НефАЗ-8560 (2008) (2008) НефАЗ-8602 (2010) НефАЗ-8602-10-04 (2014) НефАЗ-9334 (2004) НефАЗ-9334 (2008) (2008) НефАЗ-9334-10 (11, 13, 16, 17) (2008) НефАЗ-9334-20 (2010) НефАЗ-9334-20-10 (2010) НефАЗ-93341 (2005) НефАЗ-93341-07 (08) (2008) НефАЗ-93341-20 (21) (2010) НефАЗ-937006/07-01 (1991) НефАЗ-9385/07 (1991) НефАЗ-9509 (2006) НефАЗ-9509-30 (31) (2010) НефАЗ-96741 (2005) НефАЗ-96742 (2009) НефАЗ-96891-10 (2009) НефАЗ-96894 (2011) НефАЗ-96896-0110411 (2015) НефАЗ-9693 (2005) НефАЗ-9693-10 (2010) НефАЗ-96931-04 (2014) НефАЗ-96931-07 (2014) НефАЗ-96931-10-07 (2011) Тележки подкатные (2008)

Схема > Не выбрано Платформа 55102-8500020 Пальцы фиксации Затвор бокового борта Основание платформы 55102-8501010-20 Установка боковых бортов Установка дополнительных деревянных бортов 55102-8500012-30 Установка надставных бортов 55102-8500012-40 Установка упора 55102-8500050 Установка канатов 55102-8500060 Установка тента Установка брызговиков Установка торсионов Установка гидрооборудования 8560-8600001, 8560-8600001-01 Рукав высокого давления Гидроцилиндр 8560-8603010 Гидроцилиндр 8560-8603010-01 Установка замедлителя Балка оси передняя Установка передней тележки 8602-2822001 для модификаций 8560-0000010, 8560-0000011, 8560-0000012 Установка передней тележки Установка боковой защиты Установка боковой защиты Установка заднего буфера Подвеска для 8560-0000010, 8560-0000011, 8560- 0000012 Подвеска для 8560-0000010-01, 8560-0000010-02, 8560-0000011-02, 8560-0000012-02 Колесо с шиной бездисковое 5320-3100001 Колесо с шиной дисковое Установка дисковых колес Установка бездисковых колес Ступица с тормозным барабаном Ступица с тормозным барабаном для дискового колеса Ступица с тормозным барабаном для бездискового колеса Установка запасного колеса Схема пневмопривода с АБС Установка пневматических тормозов с АБС Трубки магистрали пневмопривода Тормоза рабочие передней оси Тормоза рабочие задней оси Рычаг регулировочный Установка автоматических регуляторов тормоза Установка привода стояночного тормоза Привод передний Тормозная камера Схема электрическая принципиальная Фонари и световозвращатели Установка задних фонарей Рама поворотной тележки Круг поворотный Дышло Установка заводской таблички и крепление бортов Общий вид прицепа самосвального НЕФАЗ 8560-0000010, НЕФАЗ 8560-0000010-01, НЕФАЗ 8560-0000010-02 Общий вид прицепа самосвального НЕФАЗ 8560-0000011, НЕФАЗ 8560-0000011-02 Общий вид прицепа самосвального НЕФАЗ 8560-0000012, НЕФАЗ 8560-0000012-02

Поз.	Артикул		Название детали	Кол-во
Х1	Х1		Вилка ПС325	1
Е10	Е10		Фонарь задний ФШ33-АБ	2
Е18	Е18		Фонарь контурный задний 381.3831	2
Е17	Е17		Фонарь контурный задний 381.3831	2
Е15	Е15		Фонарь контурный передний 361.3731	2
Е16	Е16		Фонарь контурный передний 361.3731	2
Е11	Е11		Фонарь номерного знака ФП134-Б	2
Е12	Е12		Фонарь номерного знака ФП134-Б	2
Е2	Е2		Фонарь передний 16.3712	2
Е9	Е9		Фонарь задний ФШ33-АБ	2
Е14	Е14		Фонарь задний противотуманный 241.3716	1
Е13	Е13		Фонарь заднего хода 211.3711	1
Х2	Х2		Вилка ПС326	1
Х3	Х3		Розетка переносной лампы ПС400	1
Е6	Е6		Фонарь боковой габаритный 431.3731010 (маркерный)	6
Е7	Е7		Фонарь боковой габаритный 431.3731010 (маркерный)	6
Е4	Е4		Фонарь боковой габаритный 431.3731010 (маркерный)	6
Е5	Е5		Фонарь боковой габаритный 431.3731010 (маркерный)	6
Е3	Е3		Фонарь боковой габаритный 431.3731010 (маркерный)	6
Е8	Е8		Фонарь боковой габаритный 431.3731010 (маркерный)	6
Е1	Е1		Фонарь передний 16.3712	2
