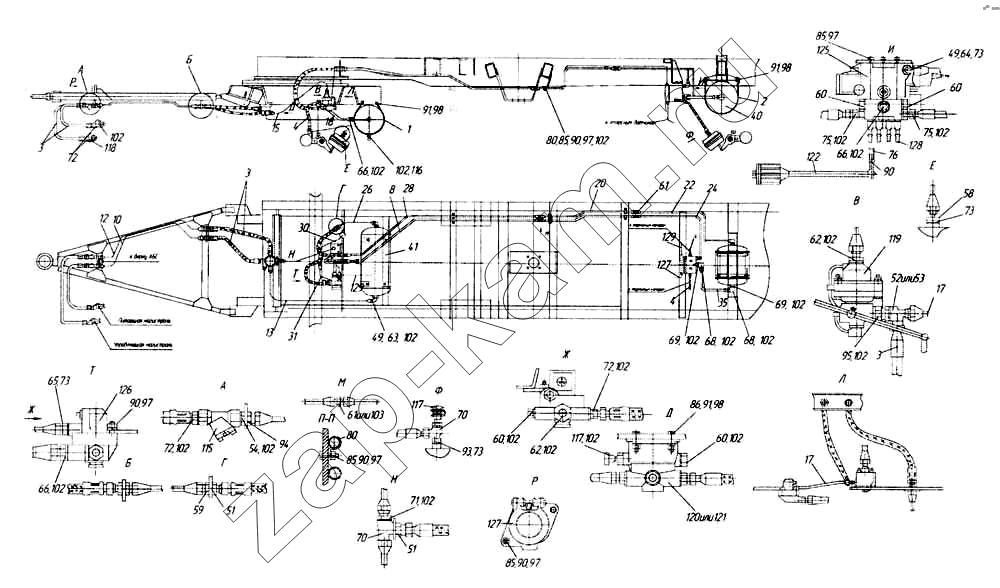

Установка пневматических тормозов с АБС
/ НефАЗ-8560

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
8
10
12
13
15
17
17
20
22
24
26
28
30
31
35
40
41
49
49
51
51
52
54
58
59
60
60
60
60
61
61
62
62
63
63
64
65
66
66
66
68
68
69
69
70
70
71
72
72
72
73
73
73
73
75
75
76
80
80
85
85
85
85
91
91
91
93
94
95
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
103
115
116
117
118
119
120
121
122
125
126
127
127
127
128
129
Поз. Артикул Название детали Кол-во
1 8602-3500040 Хомут 2
2 9334-3500042 Хомут 2
3 8602-3506060 Шланг 6
4 96741-3506060 Шланг 3
8 8560-3506160 Трубка к клапану АБС от регулятора тормозных сил 1
10 862-3506170 Трубка промежуточная питающей магистрали 1
12 8602-3506172 Трубка промежуточная управляющей магистрали 1
13 8602-3506176 Трубка воздухораспределителя к воздушному баллону 1
15 8602-3506180 Трубка от воздухораспределителя к регулятору тормозных сил 1
17 8602-3506184-01 Трубка от регулятора тормозных сил к ускорительному клапану АБС 1
18 8602-3506186-01 Трубка от воздушного баллона к ускорительному клапану АБС 1
20 8560-3506200 Трубка промежуточная 2
22 8560-3506230 Трубка от штуцера к дополнительному баллону
24 8560-3506236 Трубка от клапана АБС к штуцеру
26 8602-3506240-01 Трубка от баллона к штуцеру
28 8560-3506242-01 Трубка от баллона к дополнительному баллону
30 96741-3506300 Трубка к тормозной камере передней оси правая
31 96741-3506301 Трубка к тормозной камере передней оси левая
35 8560-3506268 Трубка от дополнительного баллона к клапану АБС
40 96742-3513015 Баллон воздушный
41 96742-3513025 Баллон воздушный емкостью 20 л
49 9674-3500034 Угольник ввертный 3
50 8602-3506050 Кронштейн
51 96741-3506088 Гайка 6
52 5320-3506091 Тройник фланцевый
53 96741-3506091 Тройник
54 8602-3506093 Штуцер 2
55 96741-3506230 Штуцер
57 9674-3506231 Переходник
58 96741-3506231 Переходник 2
59 8602-3506238 Штуцер 3
60 9674-3506394 Пробка 6
61 96741-3522165 Штуцер 4
62 9674-3522169 Штуцер 3
63 9674-3522171 Переходник 4
64 96741-3522172-01 Переходник 1
65 8602-3522174-01 Переходник 1
66 96742-3522175 Штуцер 4
68 96741-3522177-01 Угольник 2
69 8560-3506290 Штуцер проходной 2
70 96741-3522222 Тройник 2
71 96741-3522223 Штуцер 1
72 8602-3522224 Штуцер 6
73 96741-3522226 Прокладка 4
74 96741-3522228 Болт 1
75 8602-3522229-01 Штуцер 5
76 8602-3533033 Штанга 1
80 9674-3700073 Скоба 4
81 4960-3724195 Хомут 40
85 1/60434/21 Болт 5
87 350-70356 Болт М12-6gх25 ОСТ 37.001.123-75 1
91 1/21647/11 Гайка 10
93 1/07914/11 Гайка ЕМ16х1,5-6Н 2
94 1/07266/11 Гайка низкая М18х1,5-6Н 4
95 1/21644/11 Гайка ЕМ22-6Н 1
99 1/05170/70 Шайба пружинная 12 1
102 1/02634/60 Прокладка 22х28х1,5 20
103 864814-П29 Штуцер проходной 12 7
115 12.3511310 Фильтр магистральный 2
116 100-3513110 Кран слива конденсата 2
117 П00-3515310 Клапан контрольного вывода 2
118 100-3521110 Головка соединительная типа «Палм» 2
119 Г-100-3533010 Регулятор тормозных сил 1
120 11.3531010-70 Клапан воздухораспределительный 1
121 НZS-104 Клапан воздухораспределительный 1
122 Г-100-3533110 Упругий элемент 1
125 400 5000 360 Клапан АБС с блоком управления 1
126 472 195 0200 Ускорительный клапан АБС 1
127 449 112 0800 Кабель питания с розеткой ISО 7638 1
128 499 712 0230 Удлинитель кабеля 2
129 499 412 0600 Кабель на ускорительный клапан 1
130 449 712 0700 Удлинитель кабеля 2
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
