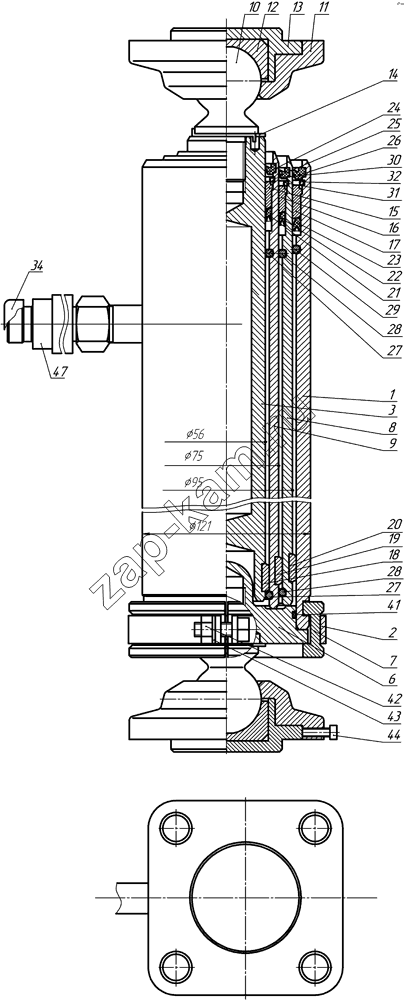

Гидроцилиндр 8560-8603010
/ НефАЗ-8560 (2008)
/60.gif)
1
2
3
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
34
41
42
43
44
47
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 8560-8603015 | Корпус гидроцилиндра | 1; | - | |
| 2 | 5511-8603050 | Хомут | 1; | - | |
| 3 | 55102-8603125 | Плунжер | 1; | - | |
| 6 | 5511-8603024 | Днище гидроцилиндра | 1; | - | |
| 7 | 5511-8603026 | Полукольцо обоймы | 2; | - | |
| 8 | 55102-8603103-20 | Плунжер | 1; | - | |
| 9 | 55102-8603104-20 | Плунжер | 1; | - | |
| 10 | 5511-8603147 | Головка шаровая | 2; | - | |
| 11 | 15.8603551 | Опора шаровая | 2; | - | |
| 12 | 15.8603553-10 | Вкладыш | 2; | - | |
| 13 | 15.8603554-10 | Вставка | 2; | - | |
| 14 | 5511-8603154 | Шайба стопорная | 2; | - | |
| 15 | 12.8603401-40 | Направляющая | 1; | - | |
| 16 | 13.8603401-40 | Направляющая | 1; | - | |
| 17 | 14.8603401-40 | Направляющая | 1; | - | |
| 18 | 12.8603402-10 | Направляющая нижняя | 2; | - | |
| 19 | 13.8603402-10 | Направляющая нижняя | 2; | - | |
| 20 | 14.8603402-10 | Направляющая нижняя | 2; | - | |
| 21 | 12.8603403-14 | Манжета | 1; | - | |
| 22 | 13.8603403-14 | Манжета | 1; | - | |
| 23 | 14.8603403-14 | Манжета | 1; | - | |
| 24 | 12.8603404-24 | Чистильщик | 1; | - | |
| 25 | 13.8603404-24 | Чистильщик | 1; | - | |
| 26 | 14.8603404-24 | Чистильщик | 1; | - | |
| 27 | 12.8603407-01 | Кольцо упорное | 2; | - | |
| 28 | 13.8603407-01 | Кольцо упорное | 2; | - | |
| 29 | 14.8603407-01 | Кольцо упорное | 1; | - | |
| 30 | 12.8603408 | Кольцо разрезное | 1; | - | |
| 31 | 13.8603408 | Кольцо разрезное | 1; | - | |
| 32 | 14.8603408 | Кольцо разрезное | 1; | - | |
| 34 | 5511-8607086 | Пробка транспортная самонарезная | 1; | - | |
| 41 | 094-100-36-2-2 | Кольцо 094-100-36-2-2 ГОСТ 9833-73 | 1; | - | |
| 42 | 1/21647/11 | Гайка | 1; | - | |
| 43 | 870851 | Шайба замковая 10,2х18 | 1; | - | |
| 44 | 1/09024/21 | Болт М6-6gх20 | 2; | - | |
| 47 | 4528-8603610 | Замедлитель | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
