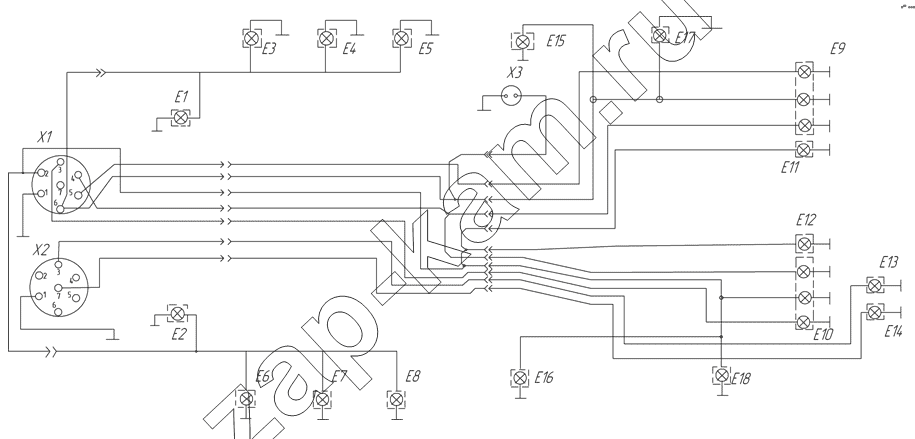

  5. Схема электрическая принципиальная 8560-3700003ЭЗ

Схема электрическая принципиальная 8560-3700003ЭЗ
/ НефАЗ-8560 (2008)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
Х1
Е15, Е16
Е15, Е16
Е14
Е13
Е11, Е12
Е11, Е12
Е9, Е10
Е9, Е10
Е3,,,Е8
Е3,,,Е8
Е3,,,Е8
Е3,,,Е8
Е3,,,Е8
Е3,,,Е8
Е1,Е2
Е1,Е2
Х3
Х2
Е17, Е18
Е17, Е18
Поз. Артикул Название детали Кол-во
Х1 Х1 Вилка ПС325 1;
Е15, Е16 Е15, Е16 Фонарь контурный задний 381.3731 2;
Е14 Е14 Фонарь задний противотуманный 241.3716 1;
Е13 Е13 Фонарь заднего хода 211.3711 1;
Е11, Е12 Е11, Е12 Фонарь номерного знака ФП134-Б 2;
Е9, Е10 Е9, Е10 Фонарь задний ФП133-АБ 2;
Е3,,,Е8 Е3,,,Е8 Фонарь боковой габаритный 431.3731010 (маркерный) 6;
Е1,Е2 Е1,Е2 Фонарь передний 16.3712 ГОСТ 6964-72 2;
Х3 Х3 Розетка переносной лампы ПС400 1;
Х2 Х2 Вилка ПС326 1;
Е17, Е18 Е17, Е18 Фонарь контурный задний 381.3831 2;
