Установка бампера безопасности 8560-2804010
/ НефАЗ-8560 (2008)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

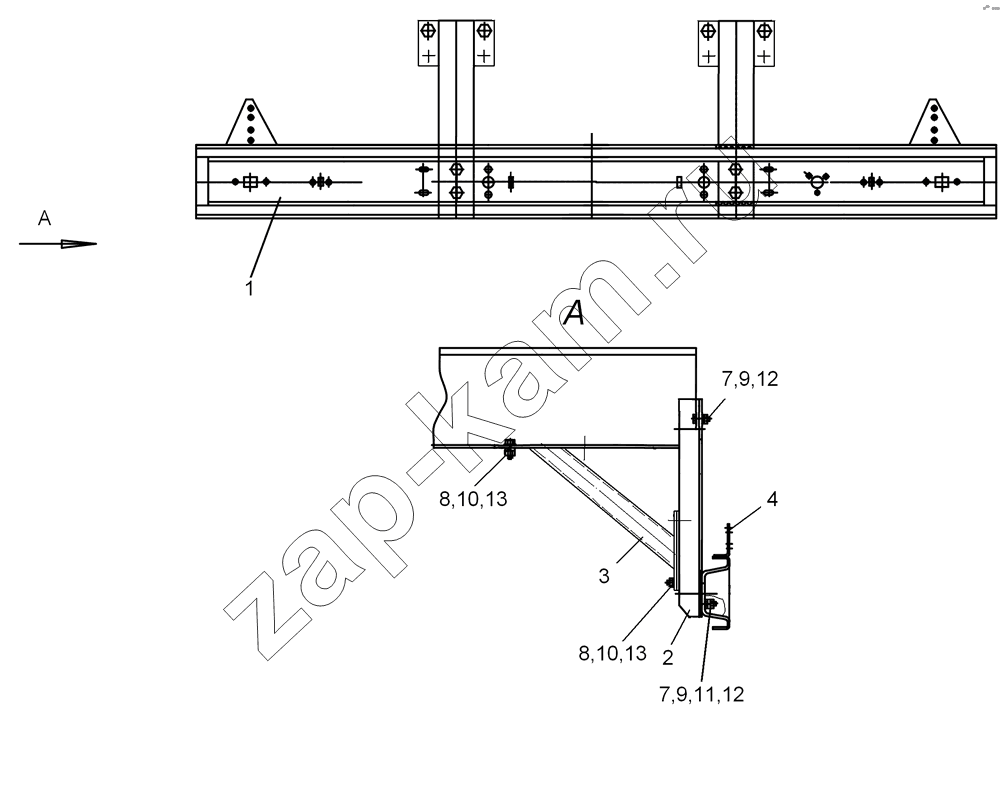

Схема/чертеж: Установка бампера безопасности 8560-2804010 / НефАЗ-8560 (2008)
1
2
3
4
7
7
8
8
9
9
10
10
11
12
12
13
13
Поз. Артикул Название детали Кол-во Цена
1 96741-2804020 Буфер верхний 1; -
2 85512-2804040-30 Стойка 2; -
3 85512-2804050-30 Подкос 2; -
4 96741-3716019 Кронштейн 2; -
7 1/14223/31 Болт М14х 1,5-6gх30 12; -
8 1/13762/21 Болт М16х 1,5-6gх35 8; -
9 1/21640/11 Гайка М14х1,5-6Н 12; -
10 1/21641/11 Гайка М16х1,5-6Н 8; -
11 1/05201/01 Шайба плоская 14х26 8; -
12 1/05171/73 Шайба пружинная 14 12; -
13 1/05172/70 Шайба пружинная 16 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
