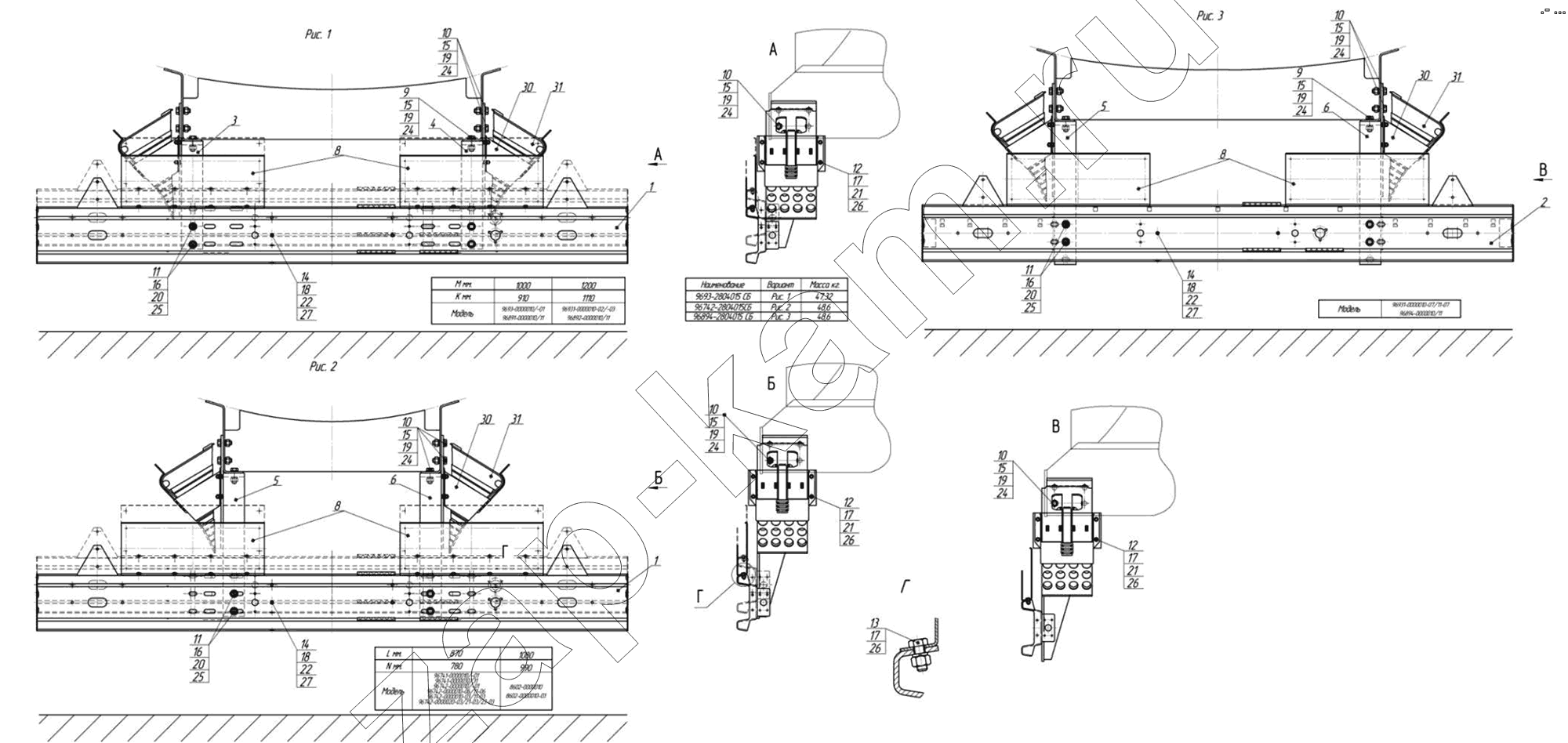

9693-2804015 Установка заднего буфера
/ НефАЗ-8602-10-04
1
1
2
3
4
5
5
6
6
8
8
8
9
9
10
10
10
10
10
10
11
11
11
12
12
12
13
14
14
14
15
15
15
15
15
15
15
15
16
16
16
17
17
17
17
18
18
18
19
19
19
19
19
19
19
19
20
20
20
21
21
21
22
22
22
24
24
24
24
24
24
24
24
25
25
25
26
26
26
26
27
27
27
30
30
30
31
31
31
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 9334-2804020-01 | Буфер в сборе | 1; | |
| 2 | 96894-2804020-01 | Буфер в сборе | 1; | |
| 3 | 9693-2804030 | Кронштейн | 1; | |
| 4 | 9693-2804031 | Кронштейн | 1; | |
| 5 | 96742-2804030 | Кронштейн | 1; | |
| 6 | 96742-2804031 | Кронштейн | 1; | |
| 8 | 9334-2804029 | Держатель знака | 2; | |
| 9 | 1/58405/31 | Болт ТЕМ16х1,5-6gх50 | 2; | |
| 10 | 1/13762/21 | Болт М16х 1,5-6gх35 | 10; | |
| 11 | 1/14083/21 | Болт ТЕМ14х1,5-6gх35 | 4; | |
| 12 | 1/60436/21 | Болт М8-6gх25 | 8; | |
| 13 | 1/60434/21 | Болт | 8; | |
| 14 | 1/09022/21 | Болт М6-6gх16 | 2; | |
| 15 | 1/21641/11 | Гайка М16х1,5-6Н | 12; | |
| 16 | 1/21640/11 | Гайка М14х1,5-6Н | 4; | |
| 17 | 1/61008/11 | Гайка М8 | 16; | |
| 18 | 1/58962/11 | Гайка М6-6Н | 2; | |
| 19 | 1/05202/01 | Шайба плоская 16х28 | 12; | |
| 20 | 1/05201/01 | Шайба плоская 14х26 | 4; | |
| 21 | 1/05196/01 | Шайба плоская 8х17 | 8; | |
| 22 | 1/26444/01 | Шайба 6х15х1 | 2; | |
| 24 | 1/05172/70 | Шайба пружинная 16 | 12; | |
| 25 | 1/05171/73 | Шайба пружинная 14 | 4; | |
| 26 | 1/05166/77 | Шайба пружинная 8 | 16; | |
| 27 | 1/05164/77 | Шайба пружинная 6 | 2; | |
| 30 | АП9674-3926110 | Кронштейн противооткатного упора | 2; | |
| 31 | АП53205-3927010 | Противооткатный упор | 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
