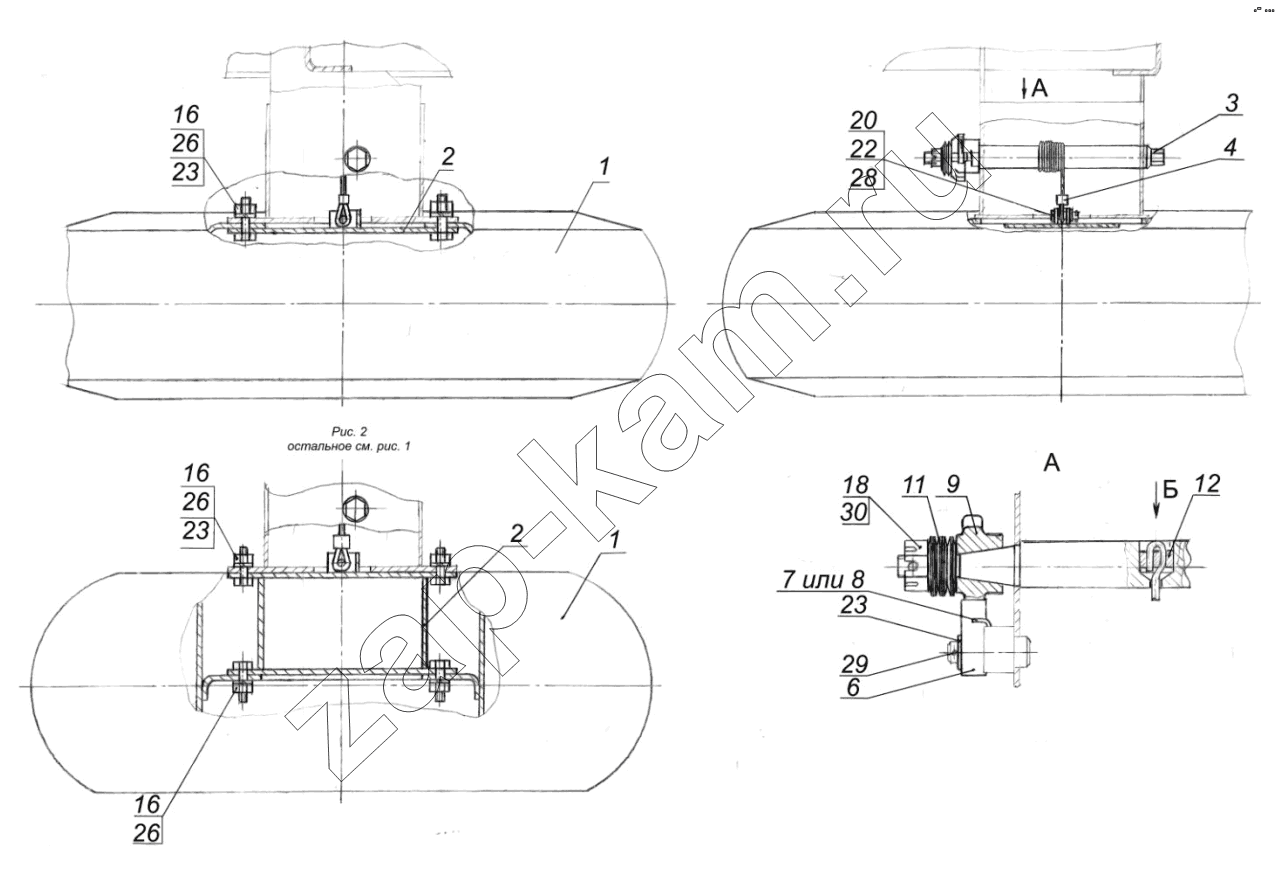

9693-3105001 Установка запасного колеса
/ НефАЗ-8602-10-04
1
1
2
2
3
4
6
7
9
11
12
16
16
16
18
20
22
23
23
23
26
26
26
28
29
30
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 96741-3105861-031 | 96741-3105861-031 | Канат ворота | 1; | |
| 1 | 96931-3101020-01 | Колесо в сборе | 1; | |
| 2 | 96931-3105010 | Держатель запасного колеса | 1; | |
| 3 | 5511-3105840 | Вал ворота | 1; | |
| 4 | 9674-3105861 | Канат установки запасного колеса | 1; | |
| 6 | 5410-3105885 | Защелка ворота держателя | 1; | |
| 7 | 5410-3105899 | Пружина защелки ворота держателя запасного колеса | 1; | |
| 9 | 5410-3105903 | Храповик ворота держателя запасного колеса | 1; | |
| 11 | 5410-3105907 | Пружина тарельчатая ворота держателя запасного колеса | 8; | |
| 12 | 5320-3925231 | Втулка обжимная | 1; | |
| 16 | 1/21643/11 | Гайка ЕМ20х1,5-6Н | 4; | |
| 18 | 853514 | Гайка Ек М24х1,5-6Н | 1; | |
| 20 | 260087 | Палец 12х35 ОСТ37.001.163-75 | 1; | |
| 22 | 1/05200/01 | Шайба | 1; | |
| 23 | 1/05204/01 | Шайба плоская 20х35 | 1; | |
| 24 | 11.2707.309 | Шайба | 2; | |
| 26 | 1/05174/77 | Шайба пружинная 20 | 4; | |
| 28 | 1/07969/01 | Шплинт разводной 4х25 | 1; | |
| 29 | 1/07972/01 | Шплинт 5х30 | 1; | |
| 30 | 1/07350/01 | Шплинт разводной 5х50 | 1; |
