8602-2804010 Установка заднего буфера
/ НефАЗ-8602

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

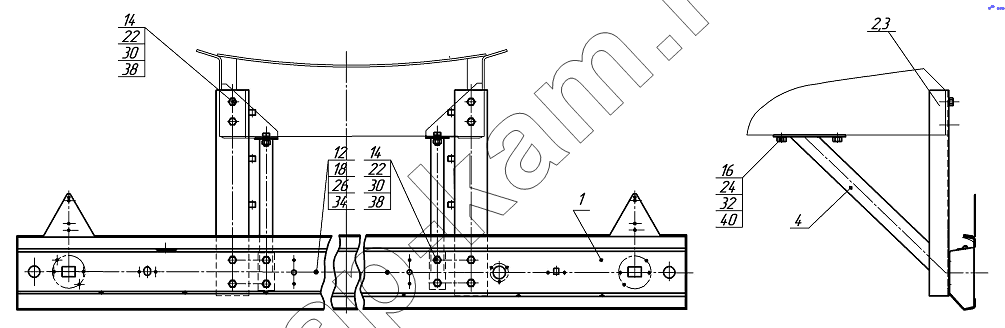

Схема/чертеж: 8602-2804010 Установка заднего буфера / НефАЗ-8602
1
2
3
4
12
14
14
16
18
22
22
24
26
30
30
32
34
38
38
40
Поз. Артикул Название детали Кол-во Цена
1 96741-2804020 Буфер верхний 1; -
2 8602-2804024 Стойка в сборе 1; -
3 8602-2804025 Стойка в сборе 1; -
4 8602-2804040 Раскос 2; -
12 1/09022/21 Болт М6-6gх16 2; -
14 1/14083/21 Болт ТЕМ14х1,5-6gх35 12; -
16 1/13762/21 Болт М16х 1,5-6gх35 4; -
18 1/58962/11 Гайка М6-6Н 2; -
22 1/21640/11 Гайка М14х1,5-6Н 12; -
24 1/21641/11 Гайка М16х1,5-6Н 4; -
26 1/05164/70 Шайба пружинная 6 2; -
30 1/05171/73 Шайба пружинная 14 12; -
32 1/05172/70 Шайба пружинная 16 4; -
34 1/05194/01 Шайба 6х15х1,5 2; -
38 1/05201/01 Шайба плоская 14х26 20; -
40 1/05202/01 Шайба плоская 16х28 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
