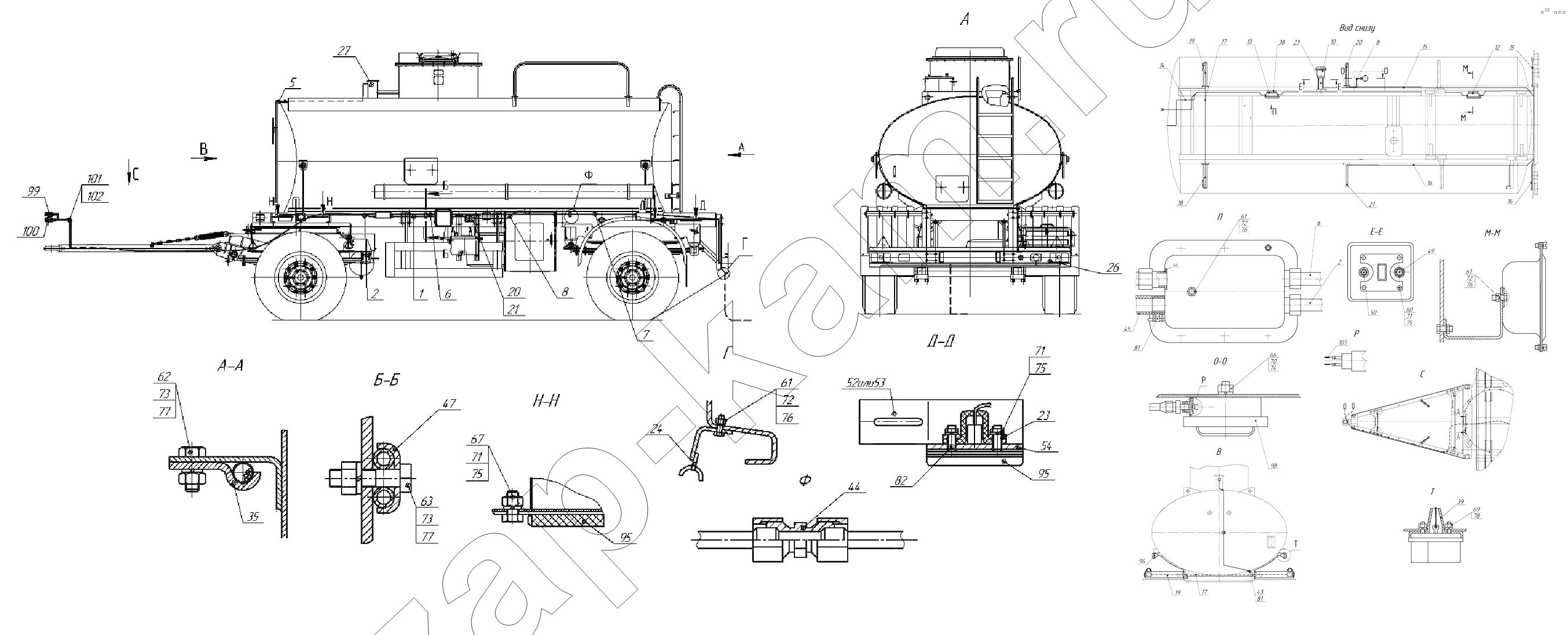

8602-3700010 Монтаж электрооборудования
/ НефАЗ-8602
1
2
2
5
6
6
7
8
8
10
12
13
14
15
15
16
16
18
19
19
20
20
21
21
23
23
24
26
27
38
39
43
44
45
47
49
50
52
53
54
60
61
61
61
62
63
66
67
69
70
71
71
71
72
72
72
73
73
74
75
75
75
76
76
76
77
77
78
81
81
82
95
95
96
98
99
100
101
102
102
102
102
102
102
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 8602-3700039 | Трубопровод щитка управления | 1; | |
| 2 | 8602-3700041 | Трубопровод датчика нижний | 1; | |
| 5 | 8602-3700045 | Трубопровод датчика верхний | 1; | |
| 6 | 8602-3700047 | Трубопровод коробки соединительной | 1; | |
| 7 | 8602-3700047-01 | Трубопровод коробки соединительной | 1; | |
| 8 | 8602-3700051 | Трубопровод светильника | 1; | |
| 10 | 8602-3718200 | Щиток управления | 1; | |
| 12 | 8602-3719010 | Установка коробки соединительной задней | 1; | |
| 13 | 8602-3719020 | Установка коробки соединительной передней | 1; | |
| 14 | 8602-3724010 | Основной жгут | 1; | |
| 15 | 96741-3724030 | Жгут задних фонарей | 1; | |
| 16 | 96741-3724032 | Пучок задний правый | 1; | |
| 18 | 96742-3717020-10 | Установка переднего фонаря | 1; | |
| 19 | 96742-3717020 | Установка переднего фонаря левого | 2; | |
| 20 | 9693-3731030 | Установка бокового фонаря | 1; | |
| 21 | 9693-3731030-01 | Установка бокового фонаря | 1; | |
| 23 | 9674-3700060 | Кронштейн щитка управления | 1; | |
| 24 | 9674-3720010 | Цепь заземления | 1; | |
| 26 | 96741-3716010 | Установка задних фонарей | 1; | |
| 27 | 96741-3827010 | Установка датчикаУровня | 1; | |
| 38 | 8652-3700065 | Кронштейн | 2; | |
| 39 | 96742-3731021 | Чехол контурного фонаря | 4; | |
| 43 | 66052-3700075 | Тройник для электропроводки | 1; | |
| 44 | 9674-3700034 | Штуцер проходной | 1; | |
| 45 | 8602-3700105 | Рукав 20х30-10 | 1; | |
| 46 | 9674-3700064-01 | Втулка | 5; | |
| 47 | 9674-3700065 | Скоба | 3; | |
| 48 | 9674-3700073 | Скоба | 18; | |
| 49 | 9674-3719016 | Втулка | 1; | |
| 50 | 9674-3719017 | Втулка | 1; | |
| 52 | 96742-3700188 | Кронштейн | 1; | |
| 53 | 96742-3700189 | Кронштейн | 1; | |
| 54 | 96742-3731016 | Накладка | 2; | |
| 60 | 1/09026/21 | Болт М6 | 8; | |
| 61 | 1/60436/21 | Болт М8-6gх25 | 22; | |
| 62 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | 8; | |
| 63 | 1/13070/21 | Болт ТЕМ10х1,25-6gх40 | 3; | |
| 66 | 1/32721/01 | Винт ТС с крестообразным шлицем и цилиндрической головкой М4-6gх14 | 2; | |
| 67 | 1/32762/01 | Винт ТС с крестообразным шлицем М6-6gх16 | 10; | |
| 69 | 1/58964/11 | Гайка М5-6Н | 8; | |
| 70 | 1/07940/11 | Гайка | 2; | |
| 71 | 1/58962/11 | Гайка М6-6Н | 32; | |
| 72 | 1/61008/11 | Гайка М8 | 22; | |
| 73 | 1/21647/11 | Гайка | 10; | |
| 74 | 1/11953/70 | Шайба пружинная 4 | 2; | |
| 75 | 1/05164/70 | Шайба пружинная 6 | 36; | |
| 76 | 1/05166/70 | Шайба пружинная 8 | 22; | |
| 77 | 1/05168/70 | Шайба пружинная 8 | 10; | |
| 78 | 1/11954/70 | Шайба пружинная 5 | 8; | |
| 79 | 864814-П29 | Штуцер проходной 12 | 2; | |
| 81 | 1/02908/90 | Хомут 40 | 4; | |
| 82 | 6.65Г.016 | Шайба 6.65Г.016 | 8; | |
| 95 | 45 7372 0676 | Фонарь габаритный боковой 431.3731010 | 2; | |
| 96 | Фонарь 361.3731 | Фонарь контурный передний 361.3731 Фонарь 361.3731 | 2; | |
| 97 | 45 7372 0512 | Фонарь контурный задний 381.3731 | 2; | |
| 98 | "Светильник ""плафон в""" | Светильник плафон в | 1; | |
| 99 | Вилка ПС 325-150 | Вилка ПС 325-150 ГОСТ 9200-76 Вилка ПС 325-150 | 1; | |
| 100 | Вилка ПС 326-150 | Вилка ПС 326-150 ТУ 37.003.1359-88 Вилка ПС 326-150 | 1; | |
| 101 | 53205-3401228 | Хомут | 10; | |
| 102 | 305ТВ-40,4 | Трубка 305 ТВ-40,4 | ; | |
| 102 | Провод пгва-1,0 | Провод пгва-1,0 | ; | |
| 102 | Лента ПВХ 20х0,20 | Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86 | ; | |
| 102 | ПВАМбс-0,5-К | Провод ПВАМбс-0,5-К | ; | |
| 102 | ПВАМбс-0,5-З | Провод ПВАМбс-0,5-З | ; | |
| 102 | ПВАМбс-0,5-Г | Провод ПВАМбс-0,5-Г | ; |
