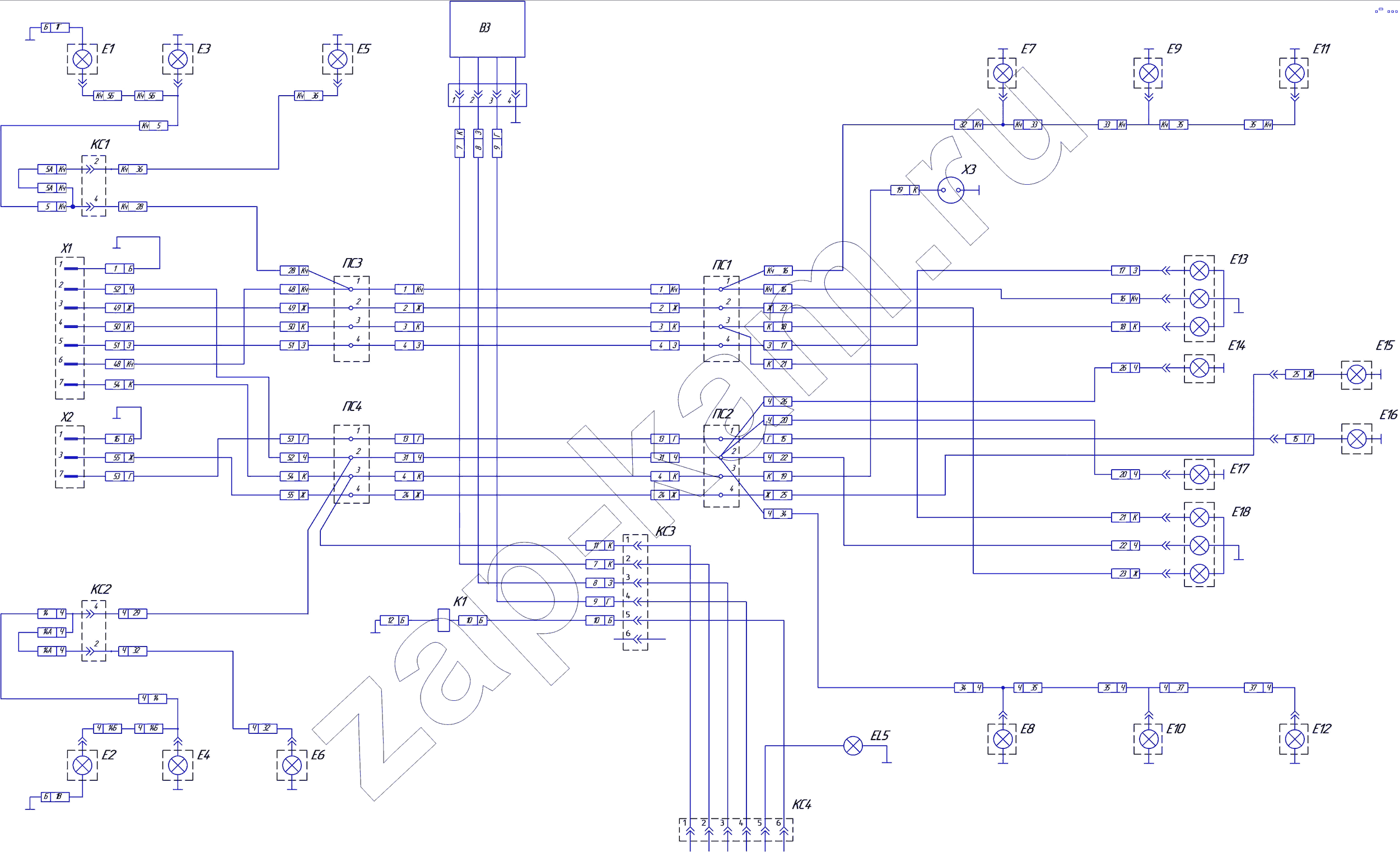

8602-3700010Э4 Схема электрическая
/ НефАЗ-8602
Х1
Х2
Х3
Е1, Е2
Е1, Е2
Е3, Е4, Е7,Е8, Е9, Е10
Е3, Е4, Е7,Е8, Е9, Е10
Е3, Е4, Е7,Е8, Е9, Е10
Е3, Е4, Е7,Е8, Е9, Е10
Е3, Е4, Е7,Е8, Е9, Е10
Е3, Е4, Е7,Е8, Е9, Е10
Е5, Е6
Е5, Е6
Е11, Е12
Е11, Е12
Е13, Е18
Е13, Е18
Е14, Е17
Е14, Е17
Е15
Е16
ЕL5
К1
КС1-КС4
КС1-КС4
КС1-КС4
КС1-КС4
ПС1-ПС4
ПС1-ПС4
ПС1-ПС4
ПС1-ПС4
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| Х1 | Х1 | Вилка ПС325 | 1; | 30 ₽ - 42 660 ₽ | |
| Х2 | Х2 | Вилка ПС326 | 1; | - | |
| Х3 | Х3 | Розетка переносной лампы ПС400 | 1; | 30 ₽ - 430 ₽ | |
| Е1, Е2 | Е1, Е2 | Фонарь передний 16.3712 | 2; | - | |
| Е3, Е4, Е7,Е8, Е9, Е10 | Е3, Е4, Е7,Е8, Е9, Е10 | Фонарь боковой габаритный | 6; | - | |
| Е5, Е6 | Е5, Е6 | Фонарь контурный передний 361.3731 | 2; | - | |
| Е11, Е12 | Е11, Е12 | Фонарь номерного знака ФП134-Б | 2; | - | |
| Е13, Е18 | Е13, Е18 | Фонарь задний ФП 133Б | 2; | - | |
| Е14, Е17 | Е14, Е17 | Фонарь номерного знака ФП134-Б | 2; | - | |
| Е15 | Е15 | Фонарь контурный передний 361.3731 | 1; | - | |
| Е16 | Е16 | Фонарь контурный передний 361.3731 | 1; | - | |
| ЕL5 | ЕL5 | Плафон В | 1; | - | |
| К1 | К1 | Электропневмоклапан | 1; | по запросу - 18 310 ₽ | |
| КС1-КС4 | КС1-КС4 | Колодки | 4; | - | |
| ПС1-ПС4 | ПС1-ПС4 | Панель соединительная | 4; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
