8602-8000050 Установка сливо-наливного устройства
/ НефАЗ-8602

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

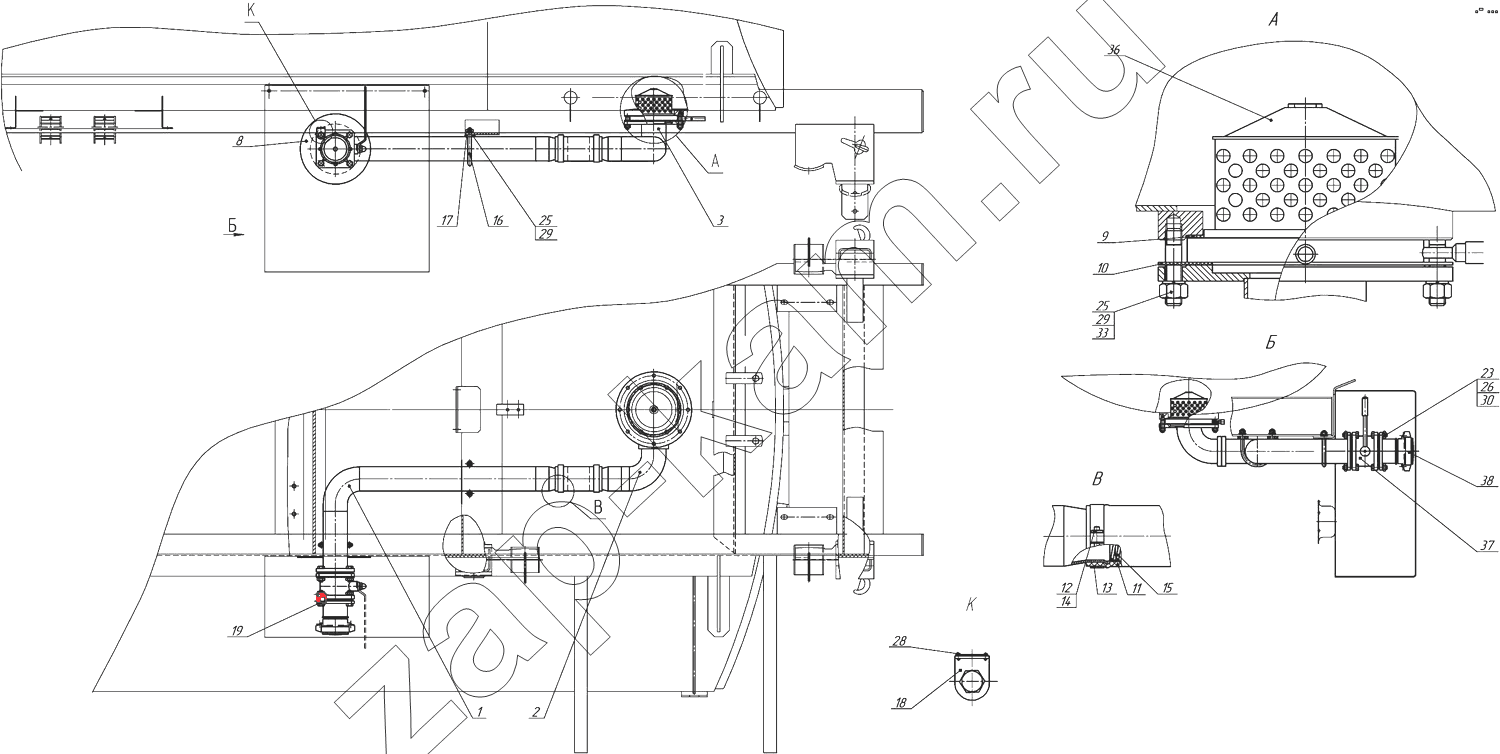

Схема/чертеж: 8602-8000050 Установка сливо-наливного устройства / НефАЗ-8602
1
2
3
8
9
10
11
12
13
14
15
16
17
18
19
23
25
25
26
28
29
29
30
33
36
37
38
Поз. Артикул Название детали Кол-во Цена
1 8602-8000060-03 Трубопровод 1; -
2 8602-8000070-03 Трубопровод 1; -
3 8602-8000080-03 Трубопровод 1; -
8 8602-800090-03 Прокладка 1; -
9 66052-01-8000058-30 Прокладка 1; -
10 66052-01-8000057-30 Прокладка 1; -
11 8602-8000015-10 Рукав 1; -
12 9654-4301122 Гайка 2; -
13 9654-4301126 Скоба 2; -
14 96741-8000046 Болт 2; -
15 96742-8000045 Пружина 1; -
16 96741-8000415 Хомут 2; -
17 66052-8000417 Прокладка 4; -
18 66065-01-8000054-01 Стойка 1; -
19 66065-01-3903101 Табличка информационная 1; -
23 1/59811/21 Болт ТЕМ16х1,5-6gх60 4; -
25 1/61015/11 Гайка М12х1,25-6Н 10; -
26 1/21641/11 Гайка М16х1,5-6Н 4; -
28 1/28392/90 Заклепка 3,3х13 2; -
29 1/05170/70 Шайба пружинная 12 10; -
30 1/05172/70 Шайба пружинная 16 4; -
33 1/35329/21 Шпилька М12x1,25x45 6; -
36 ДКП-90/01 Клапан донный пневматический ДКП-90/01 1; -
37 3004015044 Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001 1; -
38 794.00.00.00-07 Быстроразъемное соединение 3-80-0-0 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
