8602-8530010 Установка боковой защиты
/ НефАЗ-8602

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

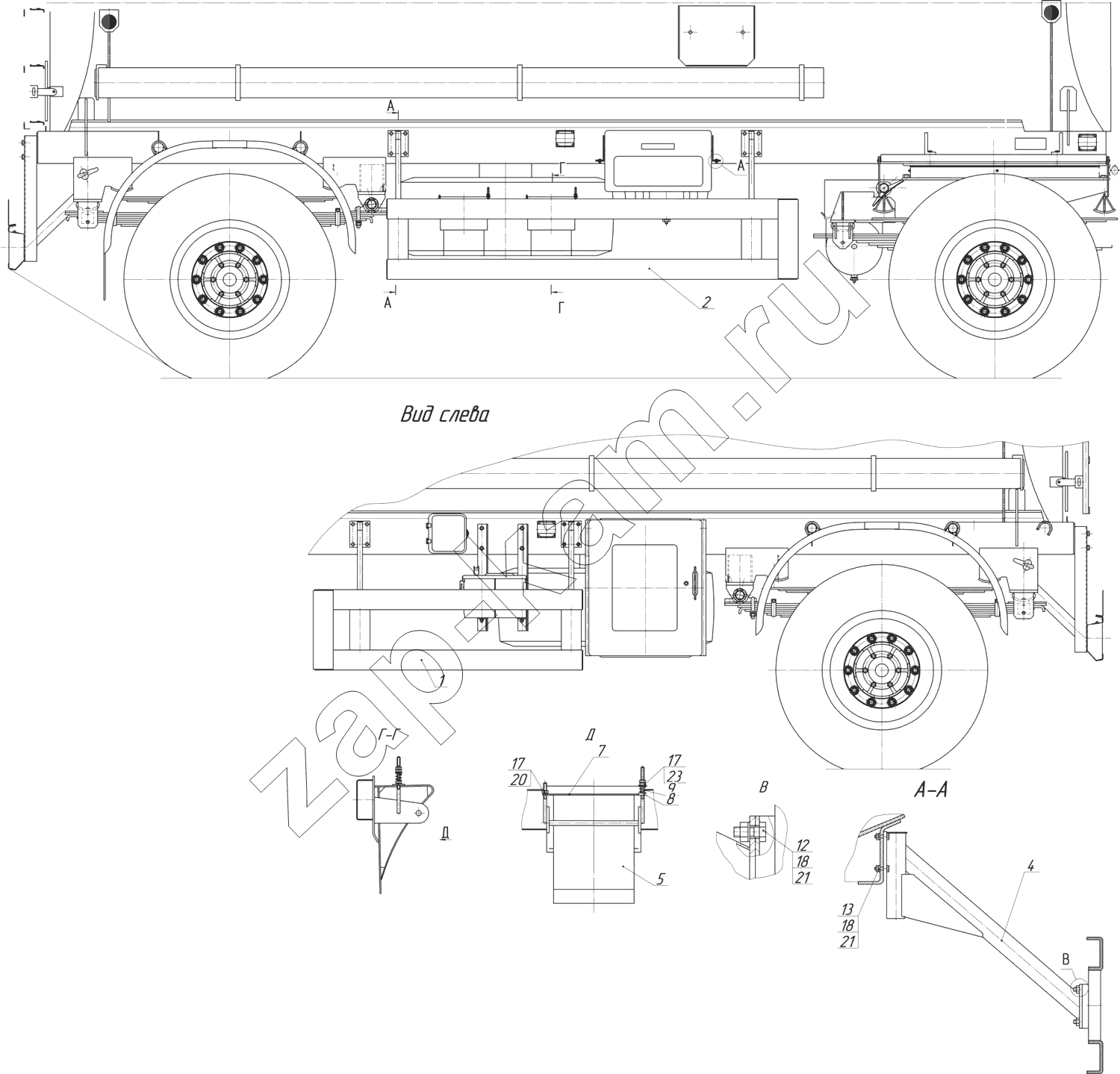

Схема/чертеж: 8602-8530010 Установка боковой защиты / НефАЗ-8602
1
2
4
5
7
8
9
12
13
17
17
18
18
20
21
21
23
Поз. Артикул Название детали Кол-во Цена
1 8602-8530030 Рама защиты левая 1; -
2 8602-8530035 Рама защиты правая 1; -
4 8602-8530040 Раскос в сборе 4; -
5 9674-3927010 Упор противооткатный 2; -
7 96741-3926012 Ограничитель 2; -
8 96741-3926013 Скоба 2; -
9 ПР 00.00.411 Пружина 2; -
12 1/59707/21 Болт ТЕМ10х1,25-6gх25 16; -
13 1/59709/21 Болт М8х1,25-6gх35 16; по запросу - 30 ₽
17 1/61008/11 Гайка М8 6; -
18 1/21647/11 Гайка 32; -
20 1/05166/70 Шайба пружинная 8 2; -
21 1/05168/70 Шайба пружинная 8 32; -
23 1/05196/01 Шайба плоская 8х17 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
