96741-3716010 Установка задних фонарей
/ НефАЗ-8602

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

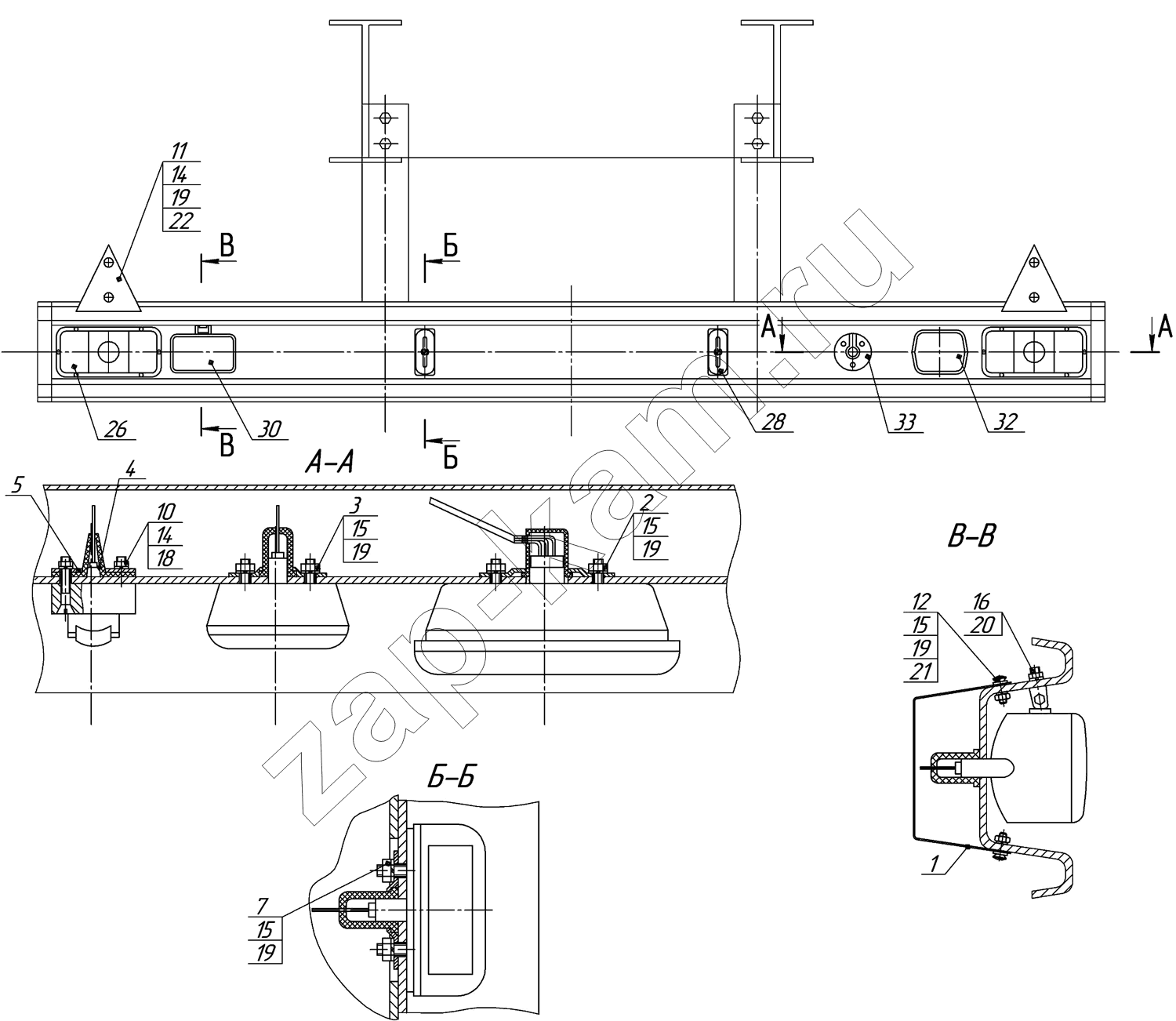

Схема/чертеж: 96741-3716010 Установка задних фонарей / НефАЗ-8602
1
2
3
4
5
7
10
11
12
14
14
15
15
15
15
16
18
19
19
19
19
19
20
21
22
26
28
30
32
33
Поз. Артикул Название детали Кол-во Цена
1 9334-3716322-04 Кожух в сборе 2; -
2 5511-3716021 Накладка 2; -
3 96741-3716036 Накладка 1; -
4 5320-3723111 Чехол защитный 1; -
5 9674-3716016 Кольцо нажимное розетки двухполюсной 1; -
7 9674-3716015 Накладка 2; -
10 1/33004/01 Винт ТС с потайной головкой крестообразным шлицем М5-6gх45 3; -
11 1/32742/01 Винт М5 4; -
12 1/32762/01 Винт ТС с крестообразным шлицем М6-6gх16 12; -
14 1/58964/11 Гайка М5-6Н 7; -
15 1/58962/11 Гайка М6-6Н 18; -
16 1/61008/11 Гайка М8 1; -
18 1/11954/70 Шайба пружинная 5 7; -
19 1/05164/70 Шайба пружинная 6 18; -
20 1/05166/70 Шайба пружинная 8 1; -
21 1/05194/01 Шайба 6х15х1,5 8; -
22 45 7372 5191 Световозвращатель фп 401 45 7372 5191 2; -
26 2002010004 45 7372 5568 Фонарь задний ФП 133-АБ ТУ 37.003.675-82 2002010004 2; -
28 2002010006 45 7372 6077 Фонарь освещения номерного знака ФП134-Б ТУ 37.003.675-82 2; -
30 2002010041 45 7372 5616 Фонарь задний противотуманный 2462.3716 1; -
32 2002010067 45 7372 1202 Фонарь заднего хода 2112.3711 ТУ37.003.675-82 2002010067 1; -
33 45 7373 2044 Розетка ПС 400 ТУ37.003.228-78 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
