93341-5701152-08 Установка каркаса
/ НефАЗ-93341-07 (08)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

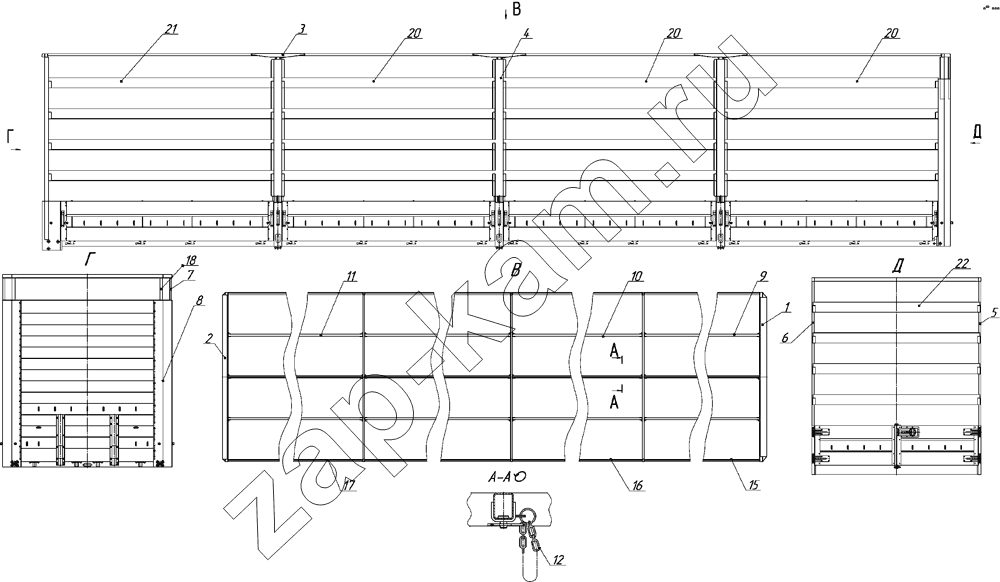

Схема/чертеж: 93341-5701152-08 Установка каркаса / НефАЗ-93341-07 (08)
1
2
3
4
5
6
7
9
10
11
12
15
16
17
18
20
20
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 93341-5701160-08 Дуга передняя 1; -
2 93344-5701170 Дуга задняя 1; -
3 93341-5701175-08 Дуга средняя 3; -
4 93341-5701250-08 Стойка средняя 6; -
5 93341-5701190-08 Стойка задняя правая 1; -
6 93341-5701191-08 Стойка задняя левая 1; -
7 93341-5701255-08 Стойка передняя 2; -
9 93341-5701220-08 Растяжка передняя 3; -
10 93341-5701221-08 Растяжка средняя 6; -
11 93341-5701222-08 Растяжка задняя 3; -
12 93344-5701225 Цепочка в сборе 24; -
15 93341-5701230-08 Растяжка передняя 2; -
16 93341-5701231-08 Растяжка средняя 4; -
17 93341-5701232-08 Растяжка задняя 2; -
18 93341-5701260-08 Труба труба 40х30х1,5 L=620 ГОСТ 8645-68/В10 ГОСТ 13663-86 2; -
20 93341-5701238-08 Доска 24; -
21 93341-5701239-08 Доска 8; -
22 93341-5701237-08 Доска 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
