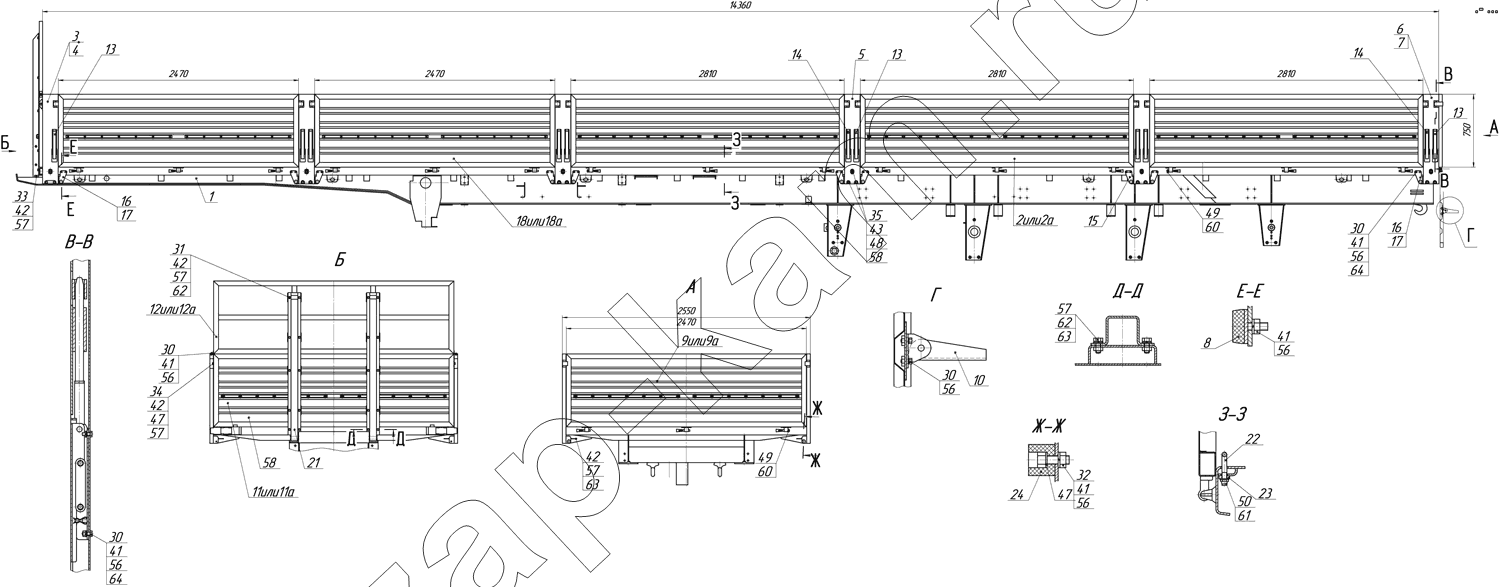

93341-8500020 Платформа
/ НефАЗ-93341-20 (21)
/32.gif)
1
2
2а
3
4
5
6
7
8
9
9а
10
11
11а
12
12а
13
13
13
14
14
15
16
16
17
17
18
18а
21
22
23
24
30
30
30
30
31
32
33
34
35
41
41
41
41
41
42
42
42
42
43
47
47
48
49
49
50
56
56
56
56
56
56
57
57
57
57
57
58
58
60
60
61
62
62
63
63
64
64
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 93341-2801281 | Основание платформы | 1; | |
| 2 | 8332-8502020 | Борт боковой | 6; | |
| 2а | 53215-8502010-73 | Борт боковой | 6; | |
| 3 | 53215-8502040-73 | Стойка передняя правая | 1; | |
| 4 | 53215-8502041-73 | Стойка передняя левая | 1; | |
| 5 | 53215-8502060-73 | Стойка средняя | 8; | |
| 6 | 53215-8502070-73 | Стойка задняя правая | 1; | |
| 7 | 53215-8502071-73 | Стойка задняя левая | 1; | |
| 8 | 53215-8502090-70 | Буфер ограничительный | 20; | |
| 9 | 8332-8503020 | Борт задний | 1; | |
| 9а | 53215-8503010-73 | Борт задний | 1; | |
| 10 | 6350-8503040-70 | Подножка | 1; | |
| 11 | 8332-8504020 | Борт передний | 1; | |
| 11а | 53215-8504010-73 | Борт передний | 1; | |
| 12 | 8332-8504140 | Надставка переднего борта | 1; | |
| 12а | 53215-8504140-70 | Надставка переднего борта | 1; | |
| 13 | 53215-8505028-73 | Запор бортов правый | 11; | |
| 14 | 53215-8505029-73 | Запор бортов левый | 11; | |
| 15 | 53215-8502022-70 | Упор средней стойки | 8; | |
| 16 | 53215-8502030-70 | Упор передней правой стойки | 2; | |
| 17 | 53215-8502031-70 | Упор передней левой стойки | 2; | |
| 18 | 9334-8502010 | Борт боковой | 4; | |
| 18а | 65117-8502010-73 | Борт боковой №1 | 4; | |
| 21 | 8332-8504031 | Усилитель переднего борта | 2; | |
| 22 | 83322-8525052 | Петля крепления груза | 20; | |
| 23 | 83322-8525056 | Пластина петли крепления груза | 20; | |
| 24 | 9334-0000842 | Буфер | 2; | |
| 30 | 1/60434/21 | Болт | 90; | |
| 31 | 1/59705/21 | Болт ТЕМ10х 1,25-6gх20 | 16; | |
| 32 | 1/60436/21 | Болт М8-6gх25 | 2; | |
| 33 | 1/59716/21 | Болт М10х1,25-6gx90 | 4; | |
| 34 | 853066 | Болт М10х1,25-6gх75 | 2; | |
| 35 | 1/13943/21 | Болт М14х1,5-6gх45 | 36; | |
| 41 | 1/61008/11 | Гайка М8 | 108; | |
| 42 | 1/21647/11 | Гайка | 58; | |
| 43 | 1/21640/11 | Гайка М14х1,5-6Н | 12; | |
| 47 | 1/26468/01 | Шайба плоская 8х25х2 | 4; | |
| 48 | 1/05201/01 | Шайба плоская 14х26 | 36; | |
| 49 | 1/05202/01 | Шайба плоская 16х28 | 11; | |
| 50 | 1/05200/01 | Шайба | 40; | |
| 56 | 1/05166/77 | Шайба пружинная 8 | 112; | |
| 57 | 1/05168/70 | Шайба пружинная 8 | 62; | |
| 58 | 1/05171/77 | Шайба пружинная 14 | 36; | |
| 60 | 1/07346/01 | Шплинт разводной 3х30 | 11; | |
| 61 | 251647 | Гайка ЕМ12х1,25-6Н ОСТ37.001.197-75 | 40; | |
| 62 | 1/26386/01 | Шайба плоская 10х18 | 20; | |
| 63 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | 40; | |
| 64 | 1/05196/01 | Шайба плоская 8х17 | 84; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
