Ось со ступицами и тормозами
/ НефАЗ-93341

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

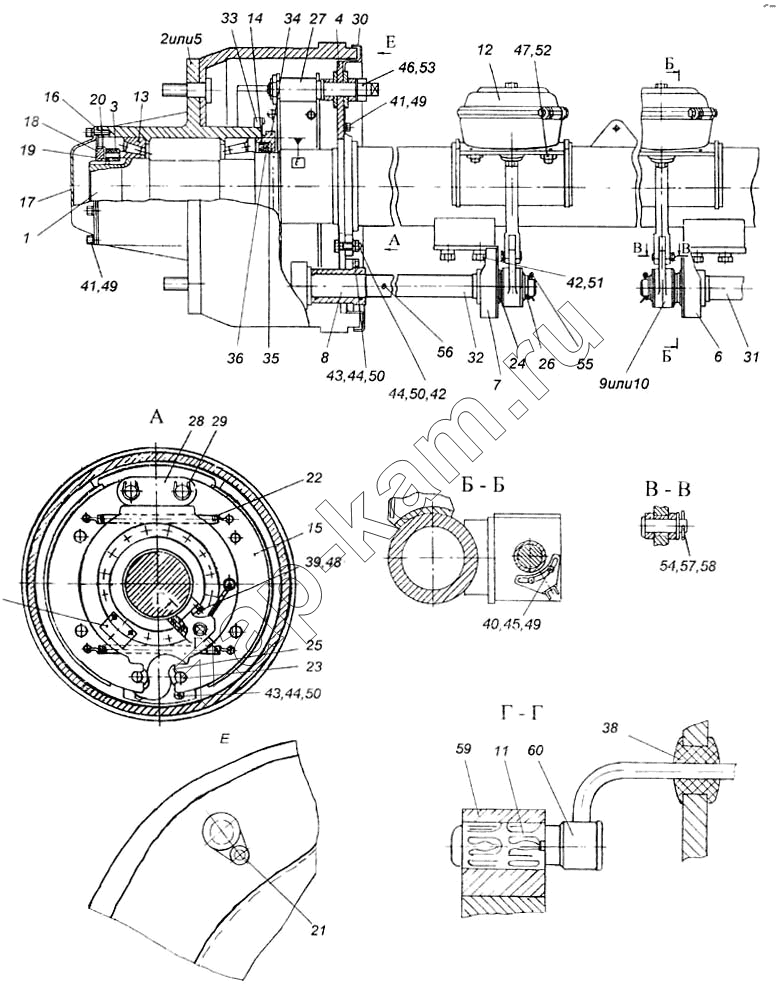

Схема/чертеж: Ось со ступицами и тормозами / НефАЗ-93341
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
38
40
41
41
42
42
43
43
44
44
44
46
47
48
49
49
49
50
50
50
51
52
53
54
55
56
57
58
59
60
Поз. Артикул Название детали Кол-во Цена
1 96931-2410110 Балка оси 1 -
2 9906-003502070 Ступица с тормозным барабаном 2 -
3 9693-3104076 Гайка подшипника 2 -
4 9693-3502012 Суппорт тормоза в сборе 2 -
5 9693-3104010 Ступица с тормозным барабаном в сборе 2 -
6 9693-3502220 Опора разжимного кулака 1 -
7 9693-3502221 Опора разжимного кулака 1 -
8 9693-3502128 Опора разжимного кулака 2 -
9 79005 Рычаг регулировочный фирмы Ноldек 2 -
10 500-3501136 Рычаг регулировочный 2 -
11 9693-3502300 Держатель датчика 2 -
12 9693-3519210 Тормозная камера тип 30 2 -
13 7718АК Подшипник конический 4 -
14 864117 Манжета 115х145 2 -
15 9693-3501090 Колодка с накладками в сборе 4 -
16 9693-2410004 Прокладка 2 -
17 9693-3104016 Крышка 2 -
18 9693-3104078 Контргайка 2 -
19 9693-3104079 Шайба замковая 2 -
20 9693-3104082 Шайба стопорная 2 -
21 96741-3501031 Заглушка 8 -
22 5320-3501035 Пружина 8 -
23 9693-3501107 Ось ролика колодки тормоза 4 -
24 96741-3501108 Шайба 8 -
25 9693-3501109 Ролик колодки 4 -
26 96741-3501110 Шайба 2 -
27 9693-3501132 Ось колодки 4 -
28 9693-3501133 Накладка осей колодок 2 -
29 9693-3501134 Чека оси колодок 4 -
30 9693-3502030 Щиток заднего тормоза 2 -
31 9693-3502110 Кулак разжимной правый 1 1 940 ₽
32 9693-3502111 Кулак разжимной левый 1 1 940 ₽
33 9693-3502113 Ротор 2 -
34 9693-3502115 Корпус 2 -
35 9693-3502117 Сальник 2 -
36 9693-3502119 Кольцо 2 -
37 9693-3502120 Ограничитель 4 -
38 96741-3502302-01 Кольцо 2 -
40 1/60434/21 Болт 4 -
41 1/60431/21 Болт ТЕМ8-6gх14 24 -
42 1/14083/21 Болт ТЕМ14х1,5-6gх35 8 -
43 1/42747/31 Болт самоконтрящий М12х1,25-6gх40 48 -
44 1/61015/11 Гайка М12х1,25-6Н 48 -
46 1/21643/21 Гайка ЕМ20х1,5-6Н 4 -
47 356-70503 Гайка ЕМ16х1,5-6Н 4 -
48 1/05164/77 Шайба пружинная 6 4 -
49 1/05166/77 Шайба пружинная 8 28 -
50 1/05170/77 Шайба пружинная 12 48 -
51 1/05171/77 Шайба пружинная 14 8 -
52 1/05172/77 Шайба пружинная 16 4 -
53 1/05174/77 Шайба пружинная 20 4 -
54 1/07969/01 Шплинт разводной 4х25 2 -
55 1/07983/01 Шплинт разводной 6х40 2 -
56 1/07985/01 Шплинт разводной 6х50 2 -
57 260088 Палец 12х38 ОСТ 37.001.163-79 2 -
58 1/05200/01 Шайба 2 -
59 8997605104 Втулка 2 -
60 4410328080 Датчик АБС+ SО 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
