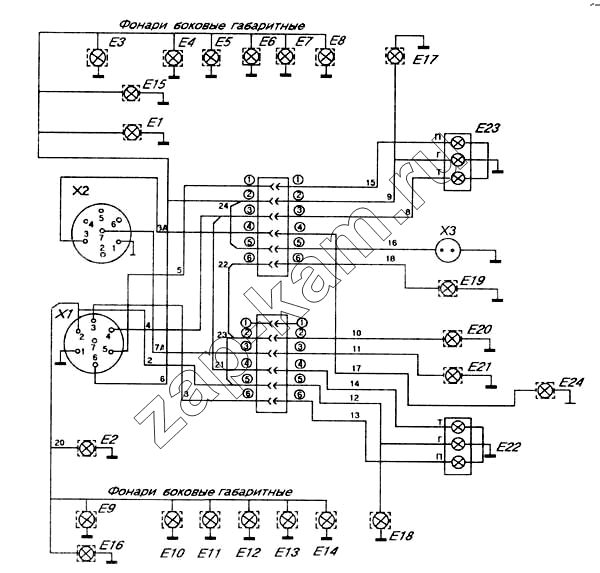

Схема электрическая
/ НефАЗ-93341

Тип техники Не выбрано Грузовые Двигатели

Марка Не выбрано DAF DongFeng FAW Foton HOWO IVECO JAC Motors MAN Shaanxi SITRAK Volvo Автокомпонент Плюс ЗИЛ КАЗ КамАЗ Мадара НефАЗ СЗАП Тонар УралАЗ

Модель Не выбрано НефАЗ-45144-8600001 (2010) НефАЗ-65115-8610656-91 (2018) НефАЗ-6520, 6522 (2006) НефАЗ-6520-8630152-73 (2018) НефАЗ-65201-8630666 (2018) НефАЗ-65222-8600052 (2018) НефАЗ-6606 (2008) НефАЗ-66062 (2015) НефАЗ-66063 (64, 65) (2010) НефАЗ-8332 (2004) НефАЗ-8332 (2009) (2009) НефАЗ-8332 (2010) (2010) НефАЗ-8332 (двускатный) (2011) НефАЗ-8332 (односкатный) (2011) НефАЗ-8527 (1991) НефАЗ-8560 (2005) НефАЗ-8560 (2010) НефАЗ-8560 (2008) (2008) НефАЗ-8602 (2010) НефАЗ-8602-10-04 (2014) НефАЗ-9334 (2004) НефАЗ-9334 (2008) (2008) НефАЗ-9334-10 (11, 13, 16, 17) (2008) НефАЗ-9334-20 (2010) НефАЗ-9334-20-10 (2010) НефАЗ-93341 (2005) НефАЗ-93341-07 (08) (2008) НефАЗ-93341-20 (21) (2010) НефАЗ-937006/07-01 (1991) НефАЗ-9385/07 (1991) НефАЗ-9509 (2006) НефАЗ-9509-30 (31) (2010) НефАЗ-96741 (2005) НефАЗ-96742 (2009) НефАЗ-96891-10 (2009) НефАЗ-96894 (2011) НефАЗ-96896-0110411 (2015) НефАЗ-9693 (2005) НефАЗ-9693-10 (2010) НефАЗ-96931-04 (2014) НефАЗ-96931-07 (2014) НефАЗ-96931-10-07 (2011) Тележки подкатные (2008)

Схема > Не выбрано Каркас тента на 93341-0000010 Установка дверей на 93341-0000012 Установка тента 93341-8501000, 93341-8501000-01 Борта и стойки бортов Стяжка 93341-8502420 Запор борта бокового Крепление бокового борта и стойки борта бокового Установка брызговиков 93341-8511030 Балка оси Рама Установка заднего буфера 93341-2804010 Боковая защита 93341-2801510 Основание платформы Установка подвески 96931-2900002-01 Штанга регулируемая Установка колес Колесо в сборе Ступица с тормозным барабаном в сборе Установка запасного колеса 93341-3105001 Тормозная камера Привод пневматический тормозов (схема) Привод пневматический тормозов с АБС 93341-3500001 Трубки магистрали пневмопривода Установка привода стояночного тормоза 93341-3508001 Привод передний 9674-3508110-01 Трос в сборе 93341-3508181 Ось со ступицами и тормозами Схема электрическая Установка электрооборудования 93341-3700010 Установка задних фонарей 9334-3716010 Установка опорных устройств 93341-272001 Опорное устройство левое Опорное устройство правое Установка шкворня 9674-2704042 Ящик ЗИП 6606-3919010 Замок с защелкой 9674-3919040 Установка таблички 9334-0000841-01 НефАЗ-93341-0000010 НефАЗ-93341-0000011 НефАЗ-93341-0000012

Поз.	Артикул		Название детали	Кол-во	Цена
Х3	Х3		Розетка переносной лампы ПС400	1	30 ₽ - 430 ₽
Болт топливный М14х1,5х30 / М14х1,5х30 30 ₽ Подшипник К70х78х30 / СЗПК (сев-зап. ПК) / К70х78х30 370 ₽ Подшипник К70x78x30 (ан.-045104 9550012 90, К70*78*30) / IMB Индия / IMB К70х78х30 370 ₽ Подшипник К70х78х30 / К70х78х30 430 ₽
Х1	Х1		Вилка ПС325	1	30 ₽ - 42 610 ₽
Болт топливный М14х1,5х30 / М14х1,5х30 30 ₽ Кольцо уплотнительное ТНВД КАМАЗ ЕВРО 4 60х81х10 / Ена-Холдинг / ЕХ60х81х10 320 ₽ Муфта разрывная М22х1,5 (воздушная) (красные/желтые), сталь / TRUCKMARK / муфта_М22х1,5 420 ₽ Муфта разрывная а/м КАМАЗ универсальная (М16х1,5/М22х1,5) (красные/желтые) / TRUCKMARK / муфта_М16х1,5/М22х1,5 430 ₽ ШРУС (правый, короткий) КАМАЗ (05123008470) / XSM Китай / 7171-51-29/02х1105 42 610 ₽
Х2	Х2		Вилка ПС326	1	по запросу
Комплект диагностического оборудования (538-5051, СХ28-1502520, BP-110061) / Fast Gear / 538-5051+СХ28-1502520+BP-110061 по запросу
Е3, Е4, Е5, Е6, Е7, Е8, Е9, Е10, Е11, Е12, Е13, Е14	Е3, Е4, Е5, Е6, Е7, Е8, Е9, Е10, Е11, Е12, Е13, Е14		Фонарь боковой габаритный 431.3731010 (маркерный)	12	-
Е21	Е21		Фонарь заднего хода 135Г	1	-
Е24	Е24		Фонарь задний противотуманный 241.3716	1	-
Е22, Е23	Е22, Е23		Фонарь задний ФП132-АБ	2	-
Е17, Е18	Е17, Е18		Фонарь контурный задний 381.3831	2	-
Е15,Е16	Е15,Е16		Фонарь контурный передний 361.3731	2	-
Е19, Е20	Е19, Е20		Фонарь номерного знака ФП134-Б	2	-
Е1,Е2	Е1,Е2		Фонарь передний 16.3712 ГОСТ 6964-72	2	-

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
