Ящик ЗИП 6606-3919010
/ НефАЗ-93341

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

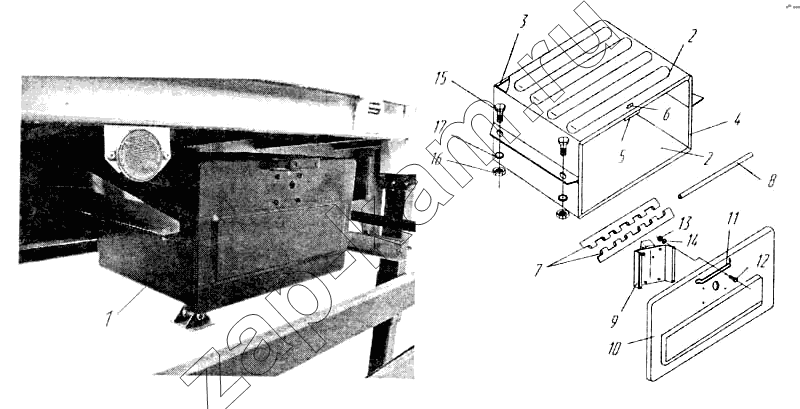

Схема/чертеж: Ящик ЗИП 6606-3919010 / НефАЗ-93341
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 6606-3919010 Ящик ЗИП в сборе 1 -
2 6606-3919021 Стенка 2 -
3 6606-3919023 Стенка задняя 1 -
4 6606-3919031 Окантовка ящика 1 -
5 9674-3919033 Пластина 1 -
6 9674-8027050 Угольник 1 -
7 6606-3919029 Створка 2 -
8 6606-3919030 Ось 1 -
9 9674-3919040 Замок с защелкой типа ЗМЧ 1 -
10 6606-3919026 Дверка 1 -
11 9674-8027052 Ручка дверная 1 -
12 1/09020/21 Болт ТЕМ6-6gх12 4 -
14 1/05164/10 Шайба пружинная 6 4 -
15 1/59707/21 Болт ТЕМ10х1,25-6gх25 4 -
16 1/21647/11 Гайка 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
