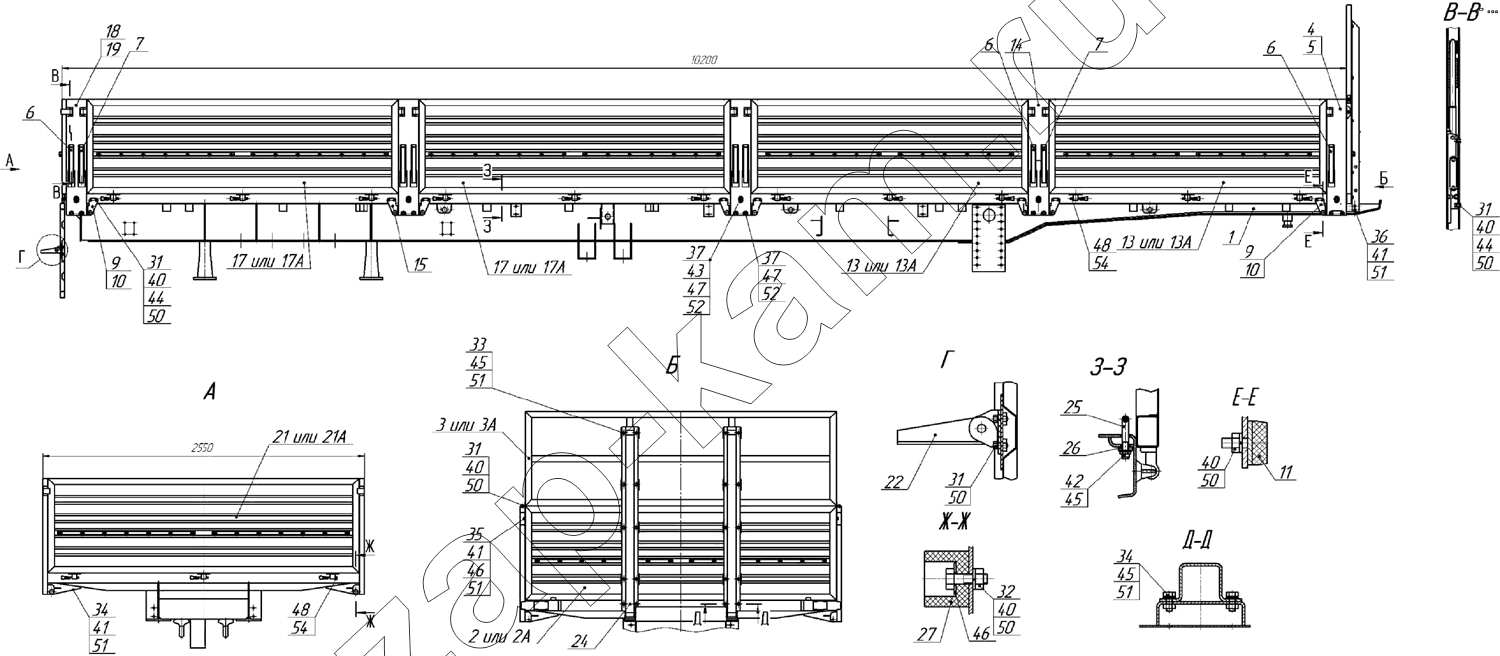

9334-8500020-17 Платформа
/ НефАЗ-9334-20-10
/39.gif)
1
2
3
4
5
6
6
6
7
7
9
9
10
10
11
13
13
14
15
17
17
18
19
21
22
24
25
26
27
31
31
31
31
32
33
34
34
35
36
37
37
40
40
40
40
40
41
41
41
42
43
44
44
45
45
45
46
46
47
47
48
48
50
50
50
50
50
50
51
51
51
51
51
52
52
54
54
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 9334-2801281-17 | Основание платформы | 1; | - | |
| 2 | 8332-8504020 | Борт передний | 1; | - | |
| 3 | 8332-8504140 | Надставка переднего борта | 1; | - | |
| 4 | 53215-8502040-73 | Стойка передняя правая | 1; | - | |
| 5 | 53215-8502041-73 | Стойка передняя левая | 1; | - | |
| 6 | 53215-8505028-73 | Запор бортов правый | 9; | - | |
| 7 | 53215-8505029-73 | Запор бортов левый | 9; | - | |
| 9 | 53215-8502030-70 | Упор передней правой стойки | 2; | - | |
| 10 | 53215-8502031-70 | Упор передней левой стойки | 2; | - | |
| 11 | 53215-8502090-70 | Буфер ограничительный | 16; | - | |
| 13 | 9334-8502011 | Борт боковой | 4; | - | |
| 14 | 53215-8502060-73 | Стойка средняя | 6; | - | |
| 15 | 53215-8502022-70 | Упор средней стойки | 6; | - | |
| 17 | 9334-8502010 | Борт боковой | 4; | - | |
| 18 | 53215-8502070-73 | Стойка задняя правая | 1; | - | |
| 19 | 53215-8502071-73 | Стойка задняя левая | 1; | - | |
| 21 | 8332-8503020 | Борт задний | 1; | - | |
| 22 | 6350-8503040-70 | Подножка | 1; | - | |
| 24 | 8332-8504031 | Усилитель переднего борта | 2; | - | |
| 25 | 53215-8525052-70 | Петля крепления груза | 16; | - | |
| 26 | 53215-8525056-70 | Пластина петли крепления груза | 16; | - | |
| 27 | 9334-0000842 | Буфер | 2; | - | |
| 31 | 1/60434/21 | Болт | 74; | - | |
| 32 | 1/60436/21 | Болт М8-6gх25 | 2; | - | |
| 33 | 1/59705/21 | Болт ТЕМ10х 1,25-6gх20 | 16; | - | |
| 34 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | 34; | - | |
| 35 | 853066 | Болт М10х1,25-6gх75 | 2; | - | |
| 36 | 1/59716/21 | Болт М10х1,25-6gx90 | 4; | - | |
| 37 | 1/13943/21 | Болт М14х1,5-6gх45 | 30; | - | |
| 40 | 1/61008/11 | Гайка М8 | 88; | - | |
| 41 | 1/21647/11 | Гайка | 52; | - | |
| 42 | 251646 | Гайка самоконтрящаяся. М10х1,25-6Н | 32; | - | |
| 43 | 1/21640/11 | Гайка М14х1,5-6Н | 10; | - | |
| 44 | 1/05196/01 | Шайба плоская 8х17 | 68; | - | |
| 45 | 1/26386/01 | Шайба плоская 10х18 | 52; | - | |
| 46 | 1/26468/01 | Шайба плоская 8х25х2 | 4; | - | |
| 47 | 1/05201/01 | Шайба плоская 14х26 | 30; | - | |
| 48 | 1/05202/01 | Шайба плоская 16х28 | 9; | - | |
| 50 | 1/05166/77 | Шайба пружинная 8 | 92; | - | |
| 51 | 1/05168/70 | Шайба пружинная 8 | 56; | - | |
| 52 | 1/05171/77 | Шайба пружинная 14 | 30; | - | |
| 54 | 1/07346/01 | Шплинт разводной 3х30 | 9; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
