96931-3508110 Привод передний
/ НефАЗ-9334-20-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

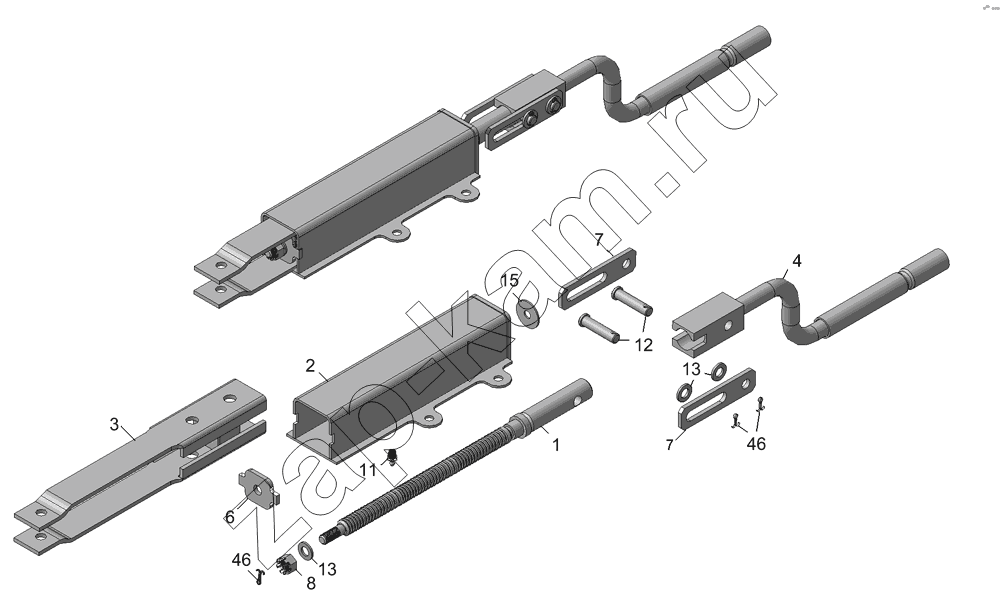

Схема/чертеж: 96931-3508110 Привод передний / НефАЗ-9334-20-10
1
2
3
4
6
7
7
8
11
12
13
13
15
46
46
Поз. Артикул Название детали Кол-во Цена
1 96931-3508118 Винт 1; -
2 9674-3508120 Корпус передний 1; -
3 9674-3508138 Гайка привода 1; -
4 96931-3508024 Рукоятка 1; -
6 9674-3508172 Крышка 1; -
7 96931-3508193 Серьга 2; -
8 1/61062/11 Гайка Ек2М12х1,25-6Н 1; -
11 864006 Масленка 1.3.06 ГОСТ 19853-74 1; по запросу
12 260093 Палец 12х50 2; -
13 1/05200/01 Шайба 3; -
15 1/05204/01 Шайба плоская 20х35 1; -
46 1/07346/01 Шплинт разводной 3х30 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
