9334-3105000 Установка запасного колеса
/ НефАЗ-9334-20

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

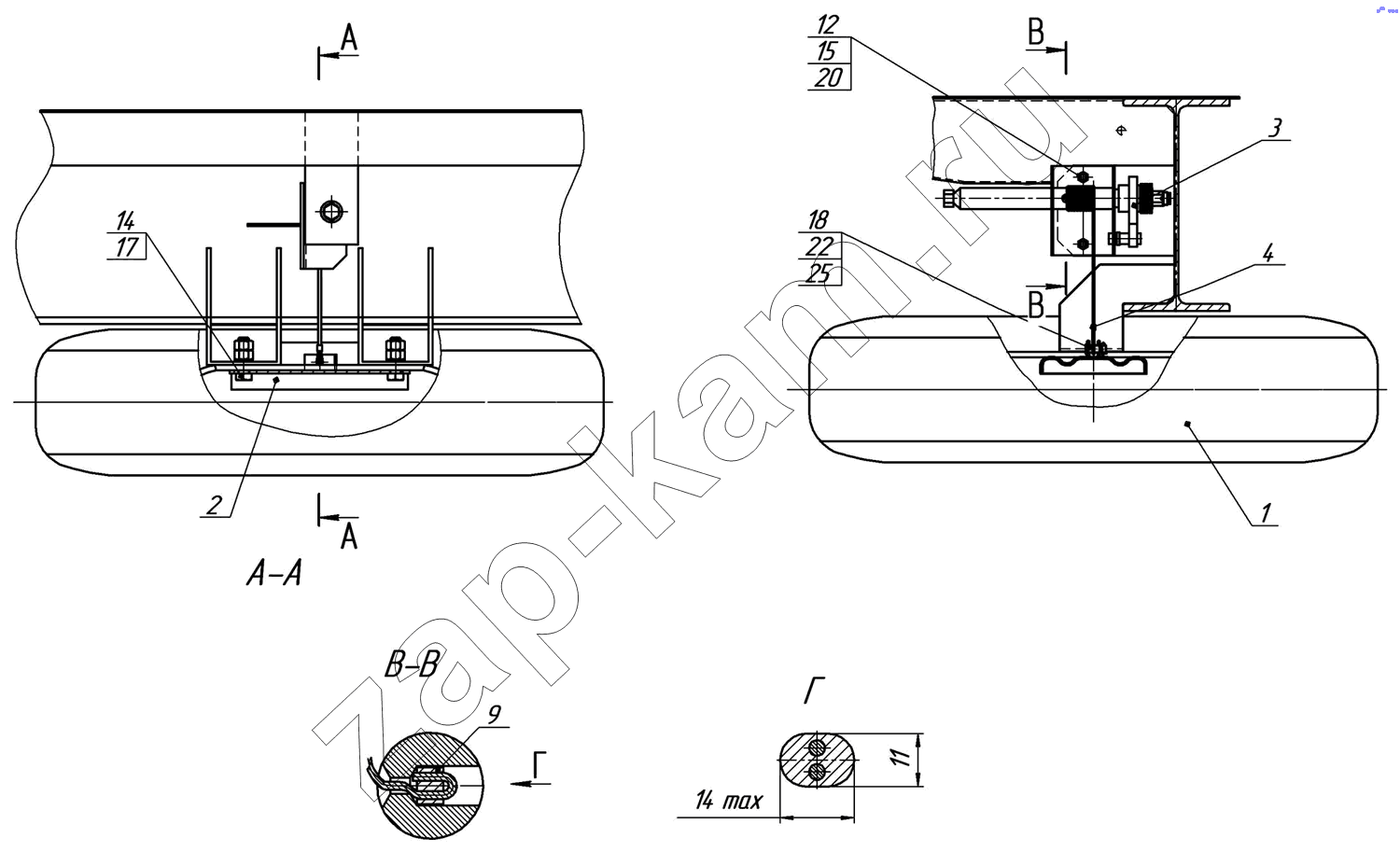

Схема/чертеж: 9334-3105000 Установка запасного колеса / НефАЗ-9334-20
1
2
3
4
9
12
14
15
17
18
20
22
25
Поз. Артикул Название детали Кол-во Цена
1 96742-3101010 Колесо с шиной 1; -
2 9693-3105010 Держатель запасного колеса 1; -
3 9334-3105030 Ворот 1; -
4 9334-3105861-20 Канат ворота 1; -
9 5320-3925231 Втулка обжимная 1; -
12 1/14083/21 Болт ТЕМ14х1,5-6gх35 2; -
14 1/21643/11 Гайка ЕМ20х1,5-6Н 4; -
15 1/21640/11 Гайка М14х1,5-6Н 2; -
17 1/05204/01 Шайба плоская 20х35 2; -
18 1/05200/01 Шайба 1; -
20 1/05171/73 Шайба пружинная 14 2; -
22 1/07969/01 Шплинт разводной 4х25 1; -
25 260087 Палец 12х35 ОСТ37.001.163-75 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
