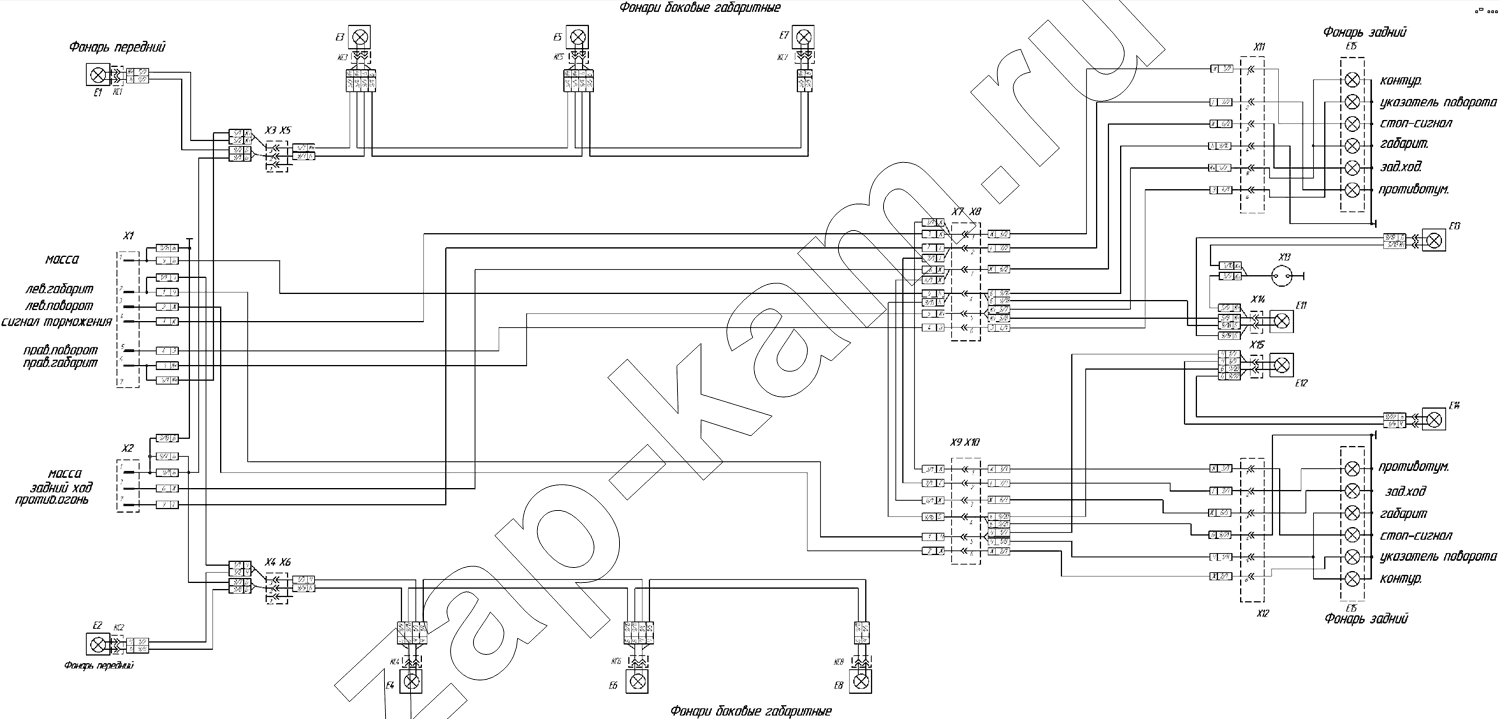

9334-3700010-Э4Схема электрическая соединений
/ НефАЗ-9334-20
/26.gif)
Х1
Х2
X3, X4
X3, X4
Х5,Х6
Х5,Х6
Х7
Х8
Х9,Х11,Х12
Х9,Х11,Х12
Х9,Х11,Х12
Х10
Х13
Е1,Е2
Е1,Е2
Е3-Е8
Е3-Е8
Е3-Е8
Е3-Е8
Е3-Е8
Е3-Е8
Е11,Е12
Е11,Е12
Е13
Е14
Е15
Е15
Х14,Х15
Х14,Х15
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| Х1 | Х1 | Вилка ПС325 | 1; | 30 ₽ - 42 660 ₽ | |
| Х2 | Х2 | Вилка ПС326 | 1; | - | |
| X3, X4 | X3, X4 | Розетка СЦ5.601.203 | 2; | - | |
| Х5,Х6 | Х5,Х6 | Вилка СЦ5.501.203 | 2; | - | |
| Х7 | Х7 | Розетка СЦ7.601607 | 1; | 370 ₽ - 510 ₽ | |
| Х8 | Х8 | Вилка СЦ7.501607 | 1; | по запросу - 320 ₽ | |
| Х9,Х11,Х12 | Х9,Х11,Х12 | Розетка СЦАЗ-2-6-Р Ф53.64.7.055ТУ | 3; | - | |
| Х10 | Х10 | Вилка СЦАЗ-2-6-В-01 Ф50.005.035 ТУ | 1; | 320 ₽ | |
| Х13 | Х13 | Розетка переносной лампы ПС400 | 1; | - | |
| Е1,Е2 | Е1,Е2 | Фонарь передний 16.3712 ГОСТ 6964-72 | 2; | - | |
| Е3-Е8 | Е3-Е8 | Фонарь боковой габаритный ГФ 1.25 | 6; | - | |
| Е11,Е12 | Е11,Е12 | Фонарь номерного знака ЕС 12.03-24 | 2; | - | |
| Е13 | Е13 | Фонарь заднего хода 211.3711 | 1; | по запросу - 26 310 ₽ | |
| Е14 | Е14 | Фонарь задний противотуманный 241.3716 | 1; | - | |
| Е15 | Е15 | Фонарь контурный передний 361.3731 | 2; | - | |
| Х14,Х15 | Х14,Х15 | Розетка СЦ5.601.202 | 2; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
